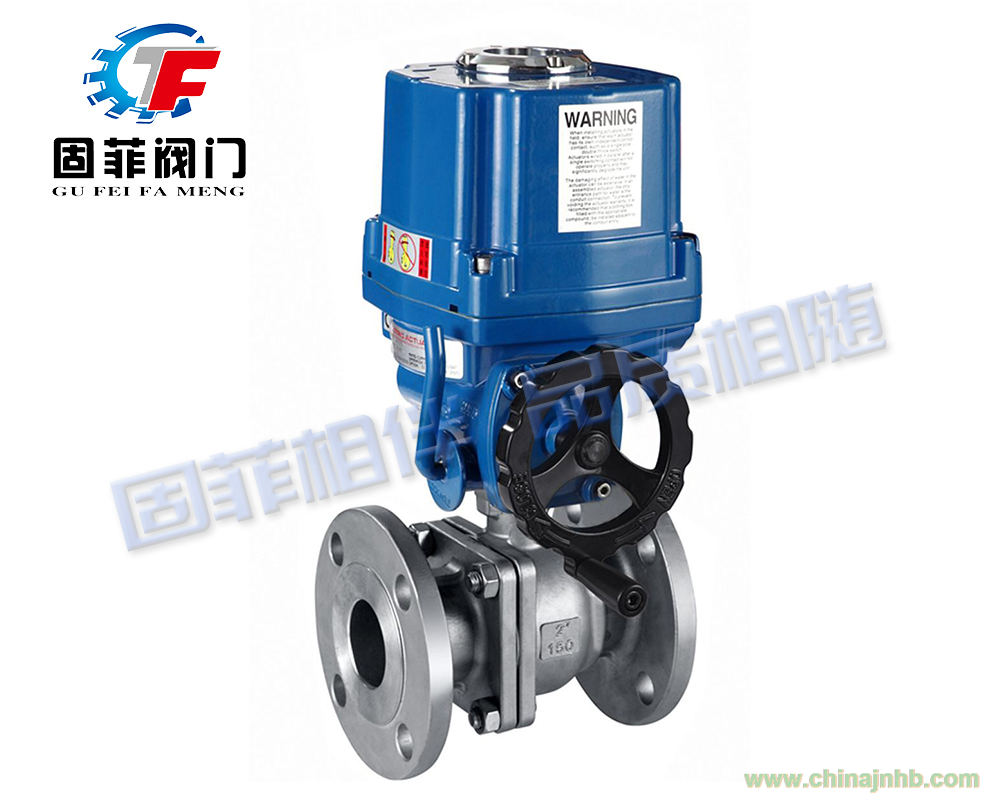

防爆電動球閥由防爆電動執行器及球閥球體組成，執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。防爆電動球閥防爆等級為dⅡBT4、防護等級為IP67、帶現場控制裝置。
產品特點
1、防爆型電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2、全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3、球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
執行器參數
|
型號
|
最大輸出扭距
|
動作
時間
|
最大
軸徑
|
電機
F級
|
額定電流（A）50HZ
|
手輪
轉數
|
重量
|
|
單相
|
三相
|
|
N·m
|
s/90°
|
mm
|
W
|
110V
|
220V
|
380V
|
440V
|
N
|
kg
|
|
OHQ-008
|
80
|
13/16
|
φ20
|
15
|
1.20
|
0.45
|
N/A
|
N/A
|
10
|
7.4
|
|
OHQ-015
|
150
|
21/25
|
φ22
|
40
|
1.65
|
0.88
|
0.31
|
0.30
|
11
|
13
|
|
OHQ-020
|
200
|
21/25
|
φ22
|
40
|
1.67
|
0.89
|
0.31
|
0.30
|
11
|
13
|
|
OHQ-030
|
300
|
26/31
|
φ35
|
40
|
1.85
|
0.92
|
0.35
|
0.34
|
13.5
|
23
|
|
OHQ-050
|
500
|
26/31
|
φ35
|
90
|
3.60
|
1.55
|
0.59
|
0.58
|
13.5
|
24
|
|
OHQ-060
|
600
|
26/31
|
φ35
|
90
|
3.65
|
1.60
|
0.60
|
0.59
|
13.5
|
24
|
|
OHQ-080
|
800
|
31/37
|
φ45
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
16.5
|
29
|
|
OHQ-120
|
1200
|
31/37
|
φ45
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
16.5
|
29
|
|
OHQ-200
|
2000
|
93/112
|
φ65
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
49.5
|
78
|
|
OHQ-300
|
3000
|
93/112
|
φ65
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
49.5
|
78
|
主要技術參數
|
公稱通徑DN
|
DN15～DN400（mm）
|
|
公稱壓力
|
1.0、1.6、2.5、4.0、6.4MPa
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯（常溫）、特制PPL（高溫）、金屬密封（高溫）
|
性能參數
|
公稱通徑 DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
允許壓差（MPa）
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
|
可調范圍
|
250：1
|
350：1
|
主要零部件材質
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
|
2
|
右閥體
|
WCB、CF8、CF8M、CF3M
|
|
3
|
閥座
|
PEFE、PPL、304、316
|
|
4
|
球體
|
2Cr13、304、316
|
|
5
|
閥桿
|
2Cr13、304、316
|
|
6
|
密封填料
|
PTFE/柔性石墨
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
