電動調節球閥 產品說明
電動調節球閥是有角行程電動執行器和球閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入4-20mA信號或者0-10V及220VAC電源即可控制運轉。電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動調節球閥有標準型、高溫型、耐腐蝕型等多種選擇。
電動調節球閥 技術參數
|
公稱通徑(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4、10.0MPa
|
|
泄漏量
|
軟密封：零泄漏；硬密封：≤額定流量的10-5
|
|
閥體形式
|
兩段式閥體(浮動球體)
|
兩段式閥體(固定球體)
|
|
閥芯形式
|
"O"型球形閥芯
|
|
密封填料
|
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
|
|
連接形式
|
法蘭、焊接、螺紋
|
|
流量特性
|
快開特性
|
|
可調范圍
|
DN15-65
|
DN80-300
|
|
250:1
|
350:1
|
|
基本誤差
|
±1%
|
|
死區
|
≤1%
|
|
回差
|
≤1%
|
|
適用溫度
|
密封面
|
|
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
|
電動調節球閥 零部件參數
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
電動調節球閥 結構尺寸圖
電動調節球閥 連接尺寸
|
公稱直徑
|
連接尺寸
|
|
L
|
D
|
D2
|
D1
|
B
|
H
|
L1
|
Z-d
|
|
15
|
130
|
95
|
65
|
45
|
14
|
176
|
161
|
4-14
|
|
20
|
140
|
105
|
75
|
55
|
14
|
180
|
161
|
4-14
|
|
25
|
150
|
115
|
85
|
65
|
14
|
182
|
161
|
4-14
|
|
32
|
165
|
135
|
100
|
78
|
16
|
188
|
161
|
4-14
|
|
40
|
180
|
145
|
110
|
85
|
16
|
198
|
161
|
4-18
|
|
50
|
200
|
160
|
125
|
100
|
16
|
198
|
161
|
4-18
|
|
65
|
200
|
180
|
145
|
120
|
18
|
222
|
188
|
4-18
|
|
80
|
250
|
195
|
160
|
135
|
20
|
237
|
188
|
8-18
|
|
100
|
280
|
215
|
180
|
155
|
20
|
281
|
268
|
8-18
|
|
125
|
320
|
245
|
210
|
185
|
22
|
300
|
268
|
8-18
|
|
150
|
360
|
280
|
240
|
210
|
24
|
300
|
268
|
8-23
|
|
200
|
400
|
335
|
295
|
265
|
26
|
368
|
268
|
12-23
|
|
250
|
533
|
405
|
335
|
320
|
30
|
418
|
268
|
12-25
|

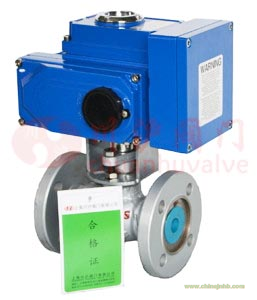

電動調節球閥圖片
