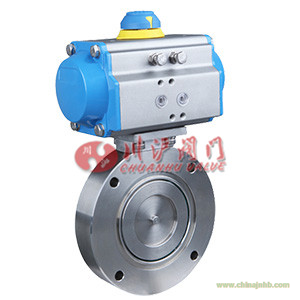

氣動真空蝶閥 產品說明
氣動真空蝶閥是由氣動執行器和真空蝶閥組成，使用在負壓的場合，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動真空蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降 很小，故具有較好的流量控制特性。
氣動真空蝶閥 性能參數
|
公稱通徑（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
800
|
|
連接法蘭
|
JB/T919 GB/T6070
|
|
漏氣速率（L/s）
|
133.3х10-6
|
133.3х10-5
|
|
通導能力（L/s）
|
48
|
97
|
178
|
260
|
546
|
938
|
1328
|
2611
|
3962
|
6159
|
8535
|
10912
|
13558
|
16202
|
22418
|
41357
|
|
氣缸直徑 mm
|
50
|
63
|
80
|
100
|
125
|
|
適用范圍（Pa）
|
133.3х10-6 ~ 101х103
|
|
介質溫度（℃）
|
-25~80
|
電磁換向閥電源
電壓及頻率（W）
|
220/50
|
|
電磁換向閥功率（W）
|
10
|
|
氣源壓力（MPa）
|
0.4~0.6
|
|
啟閉時間（S）
|
＜3
|
|
開閥時，閥板兩側壓力差（KPa）
|
≤101
|
氣動真空蝶閥 材質說明
|
零件名稱
|
閥體和蝶板
|
構件
|
密封墊（閥體、蝶板）
|
|
材料
|
碳素鋼（鍍鎳）
|
2Cr13
|
丁腈橡膠
|
|
不銹鋼
|
不銹鋼
|
丁腈橡膠/氟橡膠
|
氣動真空蝶閥 結構尺寸圖
氣動真空蝶閥 連接尺寸
|
型號
|
DN
|
結構長度
|
D
|
D1
|
N-Φc
|
H
|
L1
|
|
GIQ-32
|
32
|
70
|
90
|
22
|
4-Φ9
|
187
|
158
|
|
GIQ-40
|
40
|
80
|
100
|
22
|
4-Φ9
|
197
|
158
|
|
GIQ-50
|
50
|
90
|
110
|
22
|
4-Φ9
|
207
|
158
|
|
GIQ-63
|
63
|
110
|
130
|
28
|
4-Φ9
|
227
|
158
|
|
GIQ-80
|
80
|
125
|
145
|
28
|
8-Φ9
|
242
|
158
|
|
GIQ-100
|
100
|
145
|
165
|
28
|
8-Φ9
|
262
|
158
|
|
GIQ-125
|
125
|
175
|
200
|
34
|
8-Φ11
|
323
|
172
|
|
GIQ-160
|
150
|
200
|
225
|
34
|
8-Φ11
|
348
|
172
|
|
GIQ-200
|
200
|
260
|
285
|
40
|
12-Φ11
|
450
|
197
|
|
GIQ-250
|
250
|
310
|
335
|
45
|
12-Φ11
|
525
|
248
|
|
GIQ-320
|
300
|
395
|
425
|
50
|
12-Φ14
|
622
|
248
|
|
GIQ-400
|
400
|
480
|
510
|
60
|
16-Φ14
|
733
|
295
|
|
GIQ-500
|
500
|
580
|
610
|
70
|
16-Φ14
|
900
|
360
|
|
GIQ-600
|
600
|
720
|
750
|
80
|
20-Φ14
|
980
|
370
|
|
GIQ-800
|
800
|
890
|
920
|
100
|
24-Φ14
|
1220
|
410
|
