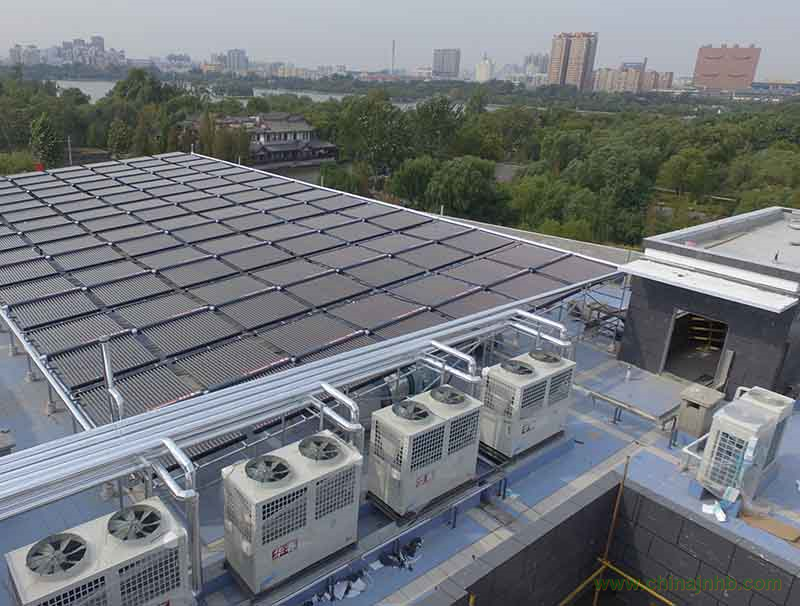

采暖熱水新選擇——大型太陽能+空氣能熱力系統

太陽能是取之不盡用之不竭的自然資源，結合吸收和儲存太陽能輻射能量，有效平衡冬季和夏季冷熱需求，不僅節約能源消耗，并且符合自然運行規律。

空氣能熱水器主要向空氣要熱能，具有太陽能熱水器節能、環保、安全的優點，又解決了太陽能熱水器依靠陽光采熱的問題，與太陽能系統形成互補。由于空氣能熱水器通過介質交換熱量進行加熱，不需要電加熱元件與水接觸，沒有電熱水器漏電的危險，也消除了燃?xì)鉄崴髦卸竞捅ǖ碾[患，更沒有燃油熱水器排放廢氣造成的空氣污染。

一、運行原理及優勢

技術方案先進性

工業、商用需要可靠，安全，操作簡單的熱水，針對這一用水特點，設計系統時做了相應的保障措施，主要措施如下：

1.防過熱措施

洗浴用水采用雙水箱用水模式，將太陽能系統儲熱水箱分為集熱水箱和供水水箱，集熱水箱直接和太陽能集熱系統循環，并儲存熱量；供水水箱向室內提供生活熱水，通過系統自動的冷熱水調控，保證供水溫度在55度左右，不會對人體產生燙傷。

2.系統防垢

當水溫超過60度后，水中的鈣、鎂離子會受熱析出，在設備管道內結垢，從而影響系統的集熱效果，設計中采用硅磷晶處理器，無需電源，實踐證明具有良好的防垢、溶垢、殺菌、滅藻、防腐蝕、防銹水的作用。

3.集熱器防風

集熱器支架采用國標熱鍍鋅材質，能夠抵御10級風的荷載，系統安裝完成后，用鋼絲繩固定于建筑固定位置，保證系統牢靠，固定。

4.防炸管措施：排氣閥

太陽能系統在持續的高溫運行工況下，管路內會產生氣體，可通過排氣閥排出，以保證系統的安全，不產生炸管情況。

二、系統運行說明

1.自動補水

定時補水：到達設定的時間段檢測水位（一天可設定4次），水位未達到設定水位，則打開電磁閥，給水箱上水至設定水位停止。

溫控補水：當水箱水溫大于設定溫度，且水箱水位低于4水位，打開補水電磁閥1補水至4水位或水箱水溫到達設定水溫，停止補水；

無水補水：當檢測到水箱中的水位為0水位時，自動補水至2水位。

2.集熱溫差循環

在水箱與集熱器之間進行。當集熱器內水的溫度T1比水箱內水的溫度T2高7℃時（可調節），集熱循環水泵P1自動啟動；當二者之間的溫差小于3℃時，P1停止運行。

3.防凍循環

冬季當集熱管路中溫度低于5℃時，系統控制循環泵開啟進行循環，將水箱內熱水打進集熱器；當管道溫度升高至10℃時，系統控制關閉循環泵，以防止循環管路凍堵（冬季使用）。集熱器和水箱間管路采用防凍循環，防止凍堵。

4.輔助加熱

采用常規電能。在設定時間內,若水箱溫度T2低于設定溫度（45℃），輔助能源自動啟動；當T2達到45℃時，輔助電加熱器自動關閉。也可手動控制。

5.防凍電熱

在冬季時可啟動防凍電熱功能，當水箱溫度低于設定溫度（10℃），輔助電加熱器自動啟動；當水箱水溫達到15℃時，停止加熱。

6.過熱保護

當集熱器溫度高于95℃，且僅高于水箱溫度2～10℃范圍內時，泵1每循環10分鐘，停20分鐘（防空曬）保護集熱系統。

7.定時定溫管路循環

達到設定時間，檢測供水管道中水溫T4 低于設定溫度5℃時，回路電磁閥打開，管道中的低溫水在管道壓力作用下被打入水箱，同時水箱中的相對高溫的水進入管道，當熱水管路中的水溫到達設定溫度后，回水電磁閥關閉停止循環，實現打開水龍頭就有熱水，避免了無效冷水的浪費。

8.供水

系統采用供水泵提供供水壓力，提高用水舒適度。
