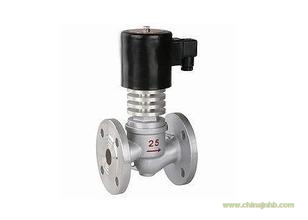

『ZCG』型系列散熱型高溫電磁閥，該閥整體采用耐高溫材料，線圈部分采用耐高溫電圈材料，外圍增設散熱機構等配件制作而成。具有結構牢靠、體形美觀、耐溫耐壓性能好、操作簡單等優點。閥塞與閥間的設計巧妙地利用流體潤滑作用，減少磨損，電力操縱的常閉型先導式高溫電磁閥，適用于蒸汽管路中的自控制系統中。
一、高溫散熱型電磁閥 產品用途
ZCG散熱型高溫電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構?？蓪?duì)蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統上海杰一。
二、散熱型高溫電磁閥 主要技術參數
|
工作介質
|
蒸汽及其他無腐蝕性氣體
|
|
介質溫度℃
|
≤200
|
|
公稱壓力(Mpa)
|
1.6
|
|
工作壓差（Mpa）
|
0.05~1.6
|
0.1~1.6
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
使用壽命
|
按JB/T7352-94規定
|
|
額定流量系數（KV）
|
|
泄露量（ml/min）
|
按JB/T7352-94·F規定
|
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
功耗
|
50VA
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三、散熱型高溫電磁閥安裝尺寸
|
公稱通徑
DN
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
148
|
92
|
1/2
|
176
|
130
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
20
|
148
|
92
|
3/4
|
181
|
150
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
25
|
148, ,
|
110
|
1
|
210
|
160
|
115
|
85
|
65
|
16
|
3
|
4-φ14
|
|
32
|
182
|
120
|
|
221
|
180
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
182
|
140
|
|
230
|
200
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
192
|
162
|
2
|
252
|
230
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
65
|
|
|
|
265
|
290
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
80
|
|
|
|
276
|
310
|
200
|
160
|
132
|
20
|
3
|
4-φ18
|
|
100
|
|
|
|
373
|
350
|
220
|
180
|
156
|
22
|
3
|
4-φ18
|
|
125
|
|
|
|
416
|
400
|
250
|
210
|
184
|
22
|
3
|
4-φ18
|
|
150
|
|
|
|
400
|
480
|
285
|
240
|
211
|
24
|
3
|
4-φ22
|
四、散熱型高溫電磁閥 產品結構圖
