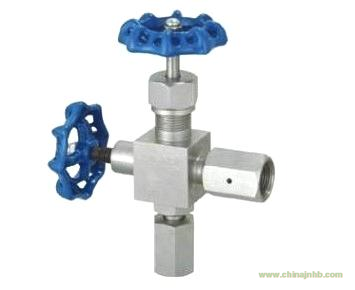

壓力計截止閥特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 管接頭內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
壓力計針型閥主要零件材料/Materials of main parts
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
螺紋套Wrap
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
管接頭Pipe connection
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
墊片Gasket
|
紫銅(Red copper) PTFE RTFE
|
|
4
|
螺紋套Wrap
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
6
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
8
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手輪Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
13
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
壓力計針型閥外形尺寸
|
型號
ITEM NO.
|
公稱通徑
DN
|
M1
|
M2
|
L
|
L2
|
H
|
D0
|
|
J29W/H-1
|
DN3
|
M20X1.5
|
M14X1.5
|
60
|
56
|
86
|
?70
|
