ZMAN氣動雙座調節閥的概述

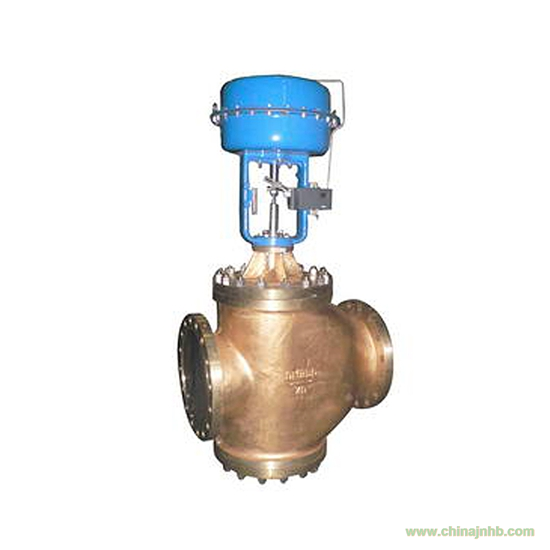

ZMAN系列氣動簿腴直通雙座調節閥采用雙導向結構,配用多彈簧執行機構。具有結構緊湊、進面輕、動作靈敏、壓降描 失小、允許壓差大、閥容量大、流量特性栝確、維護方便等優點,可用干苛刻的工作條件。特別適用于閥前后壓差較大,泄漏要求不離的工作場合。本系列產品有標準型、調節切斷閥、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有PN10、16、40、64;閥體口徑范圍DN20~300。適用流體溫度由-196℃~+560℃范圍內多種檔次。泄漏星 標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
主要零件常用材料
名稱
|
材質
|
閥體閥蓋
|
ZG230-450、ZG0Cr18Ni9
|
閥芯閥座
|
0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊
|
填料
|
PTFE、柔性石墨
|
波紋管
|
0Cr18Ni9
|
墊片
|
石墨纏繞墊片(V6590)、F4
|
膜蓋
|
A3、0Cr18Ni9
|
波紋膜片
|
夾增強尼龍織物丁腈橡膠
|
彈簧
|
60Si2Mn
|
閥桿推桿
|
0Cr18Ni9、2cr13
|
雙座閥主要技術參數
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
閥座 通徑 mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
額定 kv
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
1960
|
2560
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
130
|
薄膜有效面積Ae(cm2)
|
280
|
350
|
560
|
900
|
1400
|
活塞式
|
信號范圍KPa
|
20-100、40-200、80-240
|
氣汽源壓力MPa
|
0.1-0.4
|
0.4-0.7
|
固有流量特性
|
線性、等百分比、快開
|
固有可調比
|
50:1
|
泄漏等級
|
硬密封IV、V級;軟密封VI
|
法蘭尺寸
|
符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準
|
閥體材質
|
WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等
|
閥芯材質
|
304、316、420、鈦、鎳、哈氏合金、Monel等
|
工作溫度℃
|
-40~+230℃(常溫)、+230~+450℃(中溫)、 +450~+560℃(高溫)、-40~-196℃(低溫)
|
系列類型
|
常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型
|
主要性能指標
序號
|
項目
|
標準型調整閥
|
高溫、低溫型調節閥
|
|
不帶定位器
|
帶定位器
|
不帶定位器
|
帶定位器
|
1
|
基本誤差(%)
|
±5
|
±1
|
±15
|
±4
|
2
|
回差<(%)
|
3
|
1
|
10
|
3
|
3
|
四區<(%)
|
3
|
0.4
|
8
|
1
|
4
|
始終點偏差 <(%)
|
氣開
|
始點
|
±2.5
|
±1
|
±6
|
±2.5
|
終點
|
±5
|
±15
|
氣關
|
始點
|
±5
|
±15
|
終點
|
±2.5
|
|
±6
|
5
|
額定行程偏差<(%)
|
±2.5
|
+2.5
|
+6
|
+2.5
|
注:本產品性能符合GB/T4213—2008
氣關式(正作用)金屬密封型允許壓差表 單位: MPa
執行機構型號
|
彈簧范圍(KPa)
|
氣源壓力(KPa)
|
定位器(帶/否)
|
閥座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
ZHA-22
|
20-100
|
0.14
|
否
|
0.92
|
0.72
|
|
|
|
|
|
|
|
|
|
帶
|
5.50
|
4.33
|
|
|
|
|
|
|
|
|
|
40-200
|
0.25
|
帶
|
6.40
|
6.14
|
|
|
|
|
|
|
|
|
|
80-240
|
0.4
|
帶
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
ZHA-23
|
20-100
|
0.14
|
否
|
|
|
0.73
|
0.58
|
0.46
|
|
|
|
|
|
|
帶
|
|
|
4.40
|
3.49
|
2.77
|
|
|
|
|
|
|
40-200
|
0.25
|
帶
|
|
|
6.24
|
4.94
|
3.92
|
|
|
|
|
|
|
80-240
|
0.4
|
帶
|
|
|
6.40
|
6.40
|
6.40
|
|
|
|
|
|
|
ZHA-34
|
20-100
|
0.14
|
否
|
|
|
|
|
|
0.55
|
0.44
|
0.35
|
|
|
|
帶
|
|
|
|
|
|
3.27
|
2.64
|
2.10
|
|
|
|
40-200
|
0.25
|
帶
|
|
|
|
|
|
4.63
|
3.75
|
2.98
|
|
|
|
80-240
|
0.4
|
帶
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
|
|
ZHA-45
|
20-100
|
0.14
|
否
|
|
|
|
|
|
|
|
|
0.48
|
0.40
|
0.30
|
帶
|
|
|
|
|
|
|
|
|
2.90
|
2.41
|
1.80
|
40-200
|
0.25
|
帶
|
|
|
|
|
|
|
|
|
4.11
|
3.42
|
2.55
|
80-240
|
0.4
|
帶
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
5.56
|
氣開式(反作用)金屬密封型允許壓差表 單位: MPa
執行機構型號
|
彈簧范圍(KPa)
|
氣源壓力(KPa)
|
定位器(帶/否)
|
閥座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
ZHA-22
|
20-100
|
0.14
|
帶/否
|
0.92
|
0.72
|
|
|
|
|
|
|
|
|
|
40-200
|
0.25
|
帶
|
5.51
|
4.33
|
|
|
|
|
|
|
|
|
|
80-240
|
0.28
|
帶
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
ZHA-23
|
20-100
|
0.14
|
帶/否
|
|
|
0.73
|
0.58
|
0.46
|
|
|
|
|
|
|
40-200
|
0.25
|
帶
|
|
|
4.41
|
3.49
|
2.77
|
|
|
|
|
|
|
80-240
|
0.28
|
帶
|
|
|
6.40
|
6.40
|
6.40
|
|
|
|
|
|
|
ZHA-34
|
20-100
|
0.14
|
帶/否
|
|
|
|
|
|
0.55
|
0.44
|
0.35
|
|
|
|
40-200
|
0.25
|
帶
|
|
|
|
|
|
3.27
|
2.65
|
2.11
|
|
|
|
80-240
|
0.28
|
帶
|
|
|
|
|
|
6.40
|
6.40
|
5.63
|
|
|
|
ZHA-45
|
20-100
|
0.14
|
帶/否
|
|
|
|
|
|
|
|
|
0.48
|
0.40
|
0.30
|
40-200
|
0.25
|
帶
|
|
|
|
|
|
|
|
|
2.90
|
2.41
|
1.81
|
80-240
|
0.40
|
帶
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
4.82
|
允許壓差表的附注說明:
1.填料材質為PTFE
2.介質的流向與閥芯關閉的方向相反
3.金屬密封型泄漏等級為IV級
4.數值受公稱壓力、壓力、溫度限制
5.波紋管密封型P2≠0時須重新核對;
外形尺寸及重量 單位:mm
公通通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
L
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
740
|
805
|
PN6.4MPa
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
A
|
280
|
360
|
470
|
580
|
H1
|
PN16、40
|
112
|
118
|
130
|
144
|
178
|
192
|
195
|
245
|
255
|
290
|
441
|
503
|
H2
|
執行機構
|
280
|
310
|
395
|
525
|
725
|
H3
|
高溫散熱片型
|
235
|
250
|
256
|
368
|
365
|
384
|
394
|
465
|
470
|
540
|
680
|
730
|
波紋管密封型
|
364
|
425
|
430
|
445
|
660
|
680
|
690
|
748
|
740
|
780
|
900
|
940
|
H
|
標準常溫型
|
435
|
455
|
490
|
510
|
630
|
645
|
655
|
855
|
875
|
945
|
1400
|
1600
|
低溫型
|
H3
|
750
|
900
|
H4
|
92
|
92
|
92
|
92
|
98
|
98
|
98
|
110
|
120
|
120
|
180
|
180
|
D
|
355
|
355
|
355
|
390
|
430
|
465
|
520
|
585
|
660
|
770
|
850
|
850
|
重量kg
|
PN16/40
|
26
|
28
|
37
|
43
|
67
|
71
|
88
|
136
|
168
|
260
|
560
|
670
|
N64/100
|
30
|
35
|
47
|
58
|
84
|
88
|
109
|
179
|
202
|
305
|
680
|
840
|
低溫型PN16/40
|
51
|
55
|
65
|
74
|
95
|
110
|
149
|
218
|
295
|
325
|
640
|
760
|
低溫型PN64/100
|
64
|
69
|
69
|
93
|
119
|
138
|
186
|
273
|
369
|
406
|
800
|
950
|
訂貨時請填寫《規格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數
1、公稱通徑、額定流呈系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性》
3、閥作用形式(氣-關式或氣-開式)
4、流呈特性
5、閥前、閥后壓力
6、閥體、闊芯材料
7、輸入信號
8、是否帶附件,說明附件型號,以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理;
3、禁銅處理;
4、特殊接口、配管;
5、真空條件下使用;
6、指定涂層顏色
7、特殊介質(氣氣、氯氣、氮氣)
8、使用不銹鋼連接件;
三、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購
四、當使用的場合非常重要或管路比較復雜時,請您盡繭提供設計圖紙和詳細參數,由我們的專家為您審核把關。
