3D動態測試系統MoveInspect
為保持企業自身的競爭力，每個企業必須面對的挑戰是縮短產品的研發時間和降低產品的制造成本。因此，檢測零部件的動態變化和形變特征就變得非常重要。在生產過程中， 哪些情況使物體產生非預期的變形？在負載下元件運轉如何？ 使用的材料需要多高的硬度，負載多大時導致斷裂？AICON的測量系統MoveInspect 能幫助你解決所有的這些問題。
MoveInspect 記錄被測物體的三維動態過程并分析被測物體三維形變。對于這方面的應用，AICON開發了集成了高頻率的MoveInspect HF和高分辨MoveInspect HR的相機。MoveInspect HF可以無時限的進行測量，測量頻率可達1000Hz。
根據被采集的數據，MoveInspect分析軟件可以得出測量點的時間_坐標曲線，測量點的3D坐標（如圖7個白色小點），被測物體的6個自由度坐標，被測點或被測物體的速度。MoveInspect有兩種分析測量數據的模式：脫機模式（即試驗后分析）和在線模式（即實時測量中分析）。軟件集成了數據放大功能，可以觀察到哪怕很細微的運動。如果數據的存儲空間足夠，系統可以用來長時間的觀察高頻振動過程。動態測量結果可清楚的顯示。這些結果也可以導出至外部的分析軟件，比如DIADem。MoveInspect 能與使用標準接口的其他系統同步，所以它也可以支持其他動態過程的控制。
|
|
MoveInspect HF
|
MoveInspect HR
|
|
系統
|

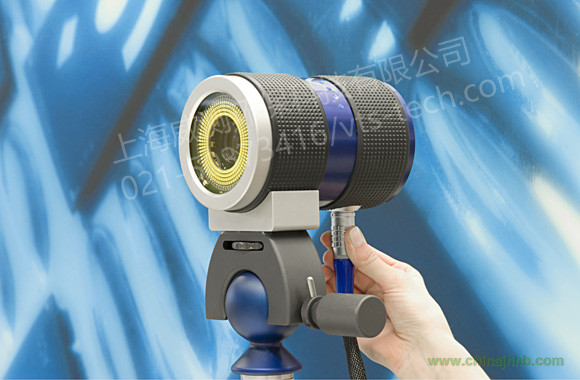

TraceCam F，帶有碳纖維桿夾具
|
Tracecam 2M/5M三目系統
|
|
相機間距
|
可自定義
|
可自定義
|
|
機體
|
相機機身適合工業試驗需要。
|
相機機身適合工業試驗需要
|
|
閃光燈
|
LED環燈
|
LED環燈
|
|
采集頻率
|
1280 x 512像素時可達1000赫茲
1280x1024像素時可達490赫茲
|
200、500萬像素，達到5赫茲
|
|
系統尺寸
|
1,000mm x 100mm x 100mm
|
1,000mm x 100mm x 100mm
|
|
系統重量
|
大約7.0kg
|
約8.5kg
|
|
控制單元
|
可接1-4臺相機的同步接線盒(可串聯), 電源12V或是90-240V，LEMO的連接頭
|
可接1-4臺相機的同步接線盒(可串聯), 電源12V或是90-240V，LEMO的連接頭
|
|
數據傳輸
|
支持TCP / IP協議
|
支持TCP / IP協議
|
|
主控電腦
|
高端筆記本電腦
|
高端筆記本電腦
|
|
運行系統
|
Microsoft ® Windows ® XP
|
Microsoft ® Windows ® XP
|
|
系統附件
|
三角架, 高端筆記本電腦, 標定板, 標定十字架, 編碼點, 其中50個帶磁性, 5000個帶有反光材料直徑為10毫米的編碼點
|
三角架, 高端筆記本電腦, 標定板, 標定十字架, 編碼點, 其中50個帶磁性, 5000個帶有反光材料直徑為10毫米的編碼點
|
|
操作界面
|
界面適合所有的接口數據采集系統
|
界面適合所有的接口數據采集系統
|
|
測量模式
|
離線，在線
|
離線，在線
|
|
位置精度
|
測量面積為1,000mm x 1,000mm x 500mm時精度為±0.10mm
|
測量面積為1,000mm x 1,000mm x 500mm時精度為±0.10mm
|
應用范圍:
形變分析
在生產線上的缺陷分析。（如焊接過程中）
在風洞試驗和環境箱的組件運動狀態
碰撞分析
材料測試，結構分析
運動和位置分析
車門撞擊實驗
關閉引擎蓋，車篷 和車窗實驗的分析過程
車身組件振動測試。
工業機器人的控制
機器視覺
