有功功率/無功功率/電流組合變送器是一種將有功功率、無功功率及電流隔離變送成線性的直流模擬信號的裝置。

有功功率/無功功率/電流組合變送器知名品牌有廣州漢光JA866-3P/Q/I系列、安科瑞電氣股份有限公司BD-3P/Q/I、BD-4P/Q/I組合變送器。

      下面以安科瑞電氣股份有限公司BD-3P/Q/I為例，介紹有功功率/無功功率/電流組合變送器的功能及應用。

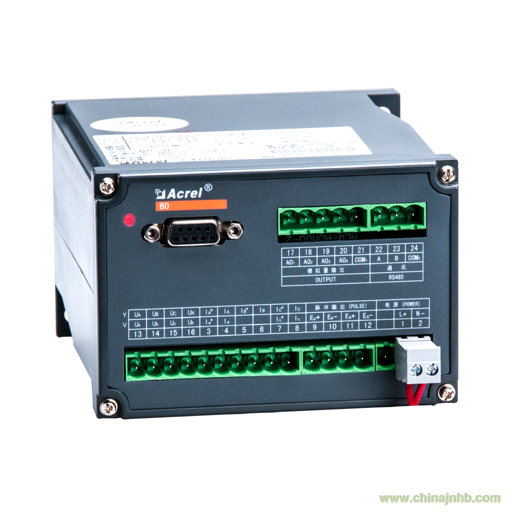

安科瑞電氣股份有限公司功率/電流組合變送器BD-3P/Q/I

BD-3P/Q/I有功功率/無功功率/電流組合變送器可測量有功功率、無功功率、電流，并將其變換為線性輸出的直流信號。產品符合GB/T13850-1998、IEC-688標準。

適用環境

工作溫度：-10℃~55℃

儲存溫度：-25℃~70℃

相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

海拔高度：≤2500m

技術參數

輸入信號

測量范圍：AC 1A、5A，AC 100V、220V、380V

過載：

電流：持續1.2倍，瞬時電流10倍/1秒;

電壓：持續1.2倍，瞬時電壓2倍/1秒;

頻率：45Hz~65Hz

輸出信號

輸出：DC 4~20mA

負載：≤600Ω

工作電源

AC 85V~265V 或DC 100V~350V

溫度漂移系數

精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

響應時間 <400ms

絕緣電阻 ≥100MΩ

精度等級 0.5級，0.2級

工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz

安裝方式

BD-3P/Q/I有功功率/無功功率/電流組合變送器采用標準35mm導軌安裝，或者用螺釘固定

選型

安科瑞電氣股份有限公司有功功率/無功功率/電流組合變送器BD-3P/Q/I

三相三線有功功率/無功功率/電流組合變送器，測量有功功率、無功功率、電流并將其隔離變送輸出DC 4~20mA，標準35mm導軌安裝。

范例

型 號：BD-3P/Q/I

輸 入：電流5A 電壓100V

輸 出：三路DC 4-20mA

電力網絡：三相三線

輔助電源：AC220V/50Hz

型 號：BD-4P/Q/I

輸 入：電流5A 電壓380V

輸 出：三路DC 4-20mA

電力網絡：三相四線

輔助電源：AC220V/50Hz
