1 概述

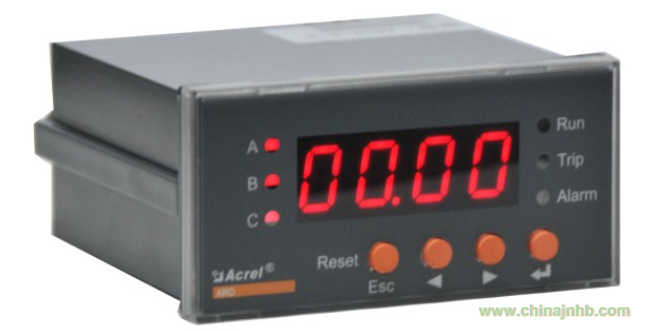

智能電動機保護器ARD2-100 超時、斷相保護 安科瑞，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。產品有ARD2簡易型系列和ARD3系列兩大類。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
2 符合標準
GB/T14048.1-2000低壓開關設備和控制設備總則
GB14048.4-2010機電式接觸器和電動機起動器(含電動機保護器)
GB14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器
GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗
GB/T17626.5-2006浪涌(沖擊)抗擾度試驗
JB/T 10736-2007 低壓電動機保護器
3 適用環境
工作溫度：-10℃~+55℃
貯存溫度：-20℃~+65℃
相對濕度：5%~95%不結霜
海拔：≤2500m
污染等級：2級
防護等級：IP20
安裝類別：III級
運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域
4 產品規格-----智能電動機保護器ARD2-100 超時、斷相保護 安科瑞
4.1 ARD2系列智能電動機保護器
4.1.1 功能
ARD2系列智能電動機保護器(以下簡稱保護器)，采用單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地/漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。
4.1.2 型號說明
額定電流
附加功能
|
附加功能
|
代號
|
|
通訊接口
|
C
|
|
漏電保護
|
L
|
|
4～20mA模擬量輸出
|
M
|
|
2路開關量輸入(外部故障保護)，1路繼電器輸出（可編程3）
|
K
|
|
SOE事件記錄
|
SR
|
|
報警輸出（可編程2）
|
J
|
4.1.3 技術指標-----智能電動機保護器ARD2-100 超時、斷相保護 安科瑞
4.1.4 功能配置
4.1.5 外形及尺寸(mm)----智能電動機保護器ARD2-100 超時、斷相保護 安科瑞
●主體模塊
●互感器
4.1.6 接線端子
4.1.7 訂貨范例----智能電動機保護器ARD2-100 超時、斷相保護 安科瑞
例：
型號：ARD2-25A/QJCKSR
輸入：線電壓AC 380V
電機額定電流6.3A~25A
應用場合：三相電機
測量參數：三相電流、三相平均電流、線電壓
附加功能：遠程起動、報警輸出、4路開關量輸入、8個SOE
事件記錄：RS485通訊
