1 概述

  1.1產品特點

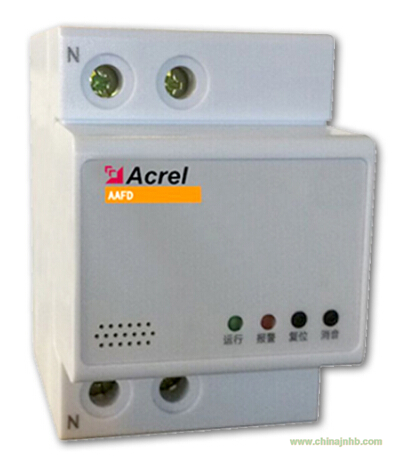

本產品為故障電弧探測器，產品遵循國標GB14287.4-2014，該產品可以對接入線路中的故障電弧（包括故障并聯電弧、故障串聯電弧）進行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，可以進行現場的聲光報警，并將報警信息傳輸給上端監控設備，以實現預警火災發生的目的。

1.2 產品適用的范圍

可適用于商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂等場所等。

1.3 產品型號及命名規范

根據額定電流等級不同，產品型號命名規則如下：

2.技術特點

本產品能夠檢測線路中符合標準要求的串/并聯故障電弧，發出現場聲光報警，并將檢測結果上傳給故障電弧中繼模塊。本產品可以通過RS485總線與上端監控設備進行實時通訊，將產品檢測線路狀態實時上傳。

3產品技術參數及面板介紹

4 產品主要功能

l 監測單相回路的故障電弧;

l 通過對電氣線路的實時監測能及時、準確的發現電氣線路中的故障和異常狀態，可幫助用戶迅速查明電氣故障發生的區域，以便及時消除電氣火災隱患;

l 具有聲光報警功能;

l 本探測器尺寸小巧、安裝方便，采用標準35mm導軌安裝;

l 具有故障電弧模擬發生功能，可以通過模擬故障電弧對本機進行性能測試;

l 具有通用485總線接口，采用標準Modbus協議進行數據交換，信號兼容性強。

如圖2所示，當產品串聯接入AC220V線路中，產品正常運行時，產品界面上的運行燈有規律地閃爍，報警燈不亮。

當產品檢測到線路中的故障電弧時，發出聲光報警(報警燈亮，蜂鳴器響)，并會通過RS485串口總線將報警信號傳輸給上端中繼模塊。當排除線路中產生故障電弧的原因后，可以通過復位鍵消除產品報警狀態，使產品恢復至正常工作狀態。

當產品檢測到故障電弧，發出聲光報警時，可通過消音鍵消除蜂鳴器聲音，報警指示燈仍亮。當排除線路中產生故障電弧的原因后，可以通過復位鍵消除產品報警狀態，使產品恢復至正常工作狀態。

7.2 接線和調試方式

1. 強電接線方式：產品串聯接入被保護AC220V電路中，采用“上進下出，兩進兩出”的接線方式，零線N接在面向產品的左側，火線L接在面向產品的右側。

2. 通訊線接線方式：正視圖中標識A 、B位置為RS485通訊接口，可與中繼模塊/監控主機連接，實現通訊功能。

3. 產品調試：產品正確接入線路中后，面板上運行燈會有規律地閃爍，常按“消音鍵”10秒后松開，紅色“報警燈”亮，蜂鳴器響(未關閉的情況下)，說明產品檢測功能正常。

8 故障分析與排除

對于以下幾種情況，值班人員或用戶的專門管理人員可以進行故障排除和處理

1) 產品一直出現報警狀態;先檢查線路中是否存在故障電弧，排除產生故障電弧原因后，按復位鍵對產品進行復位。若還是維持報警狀態，可能由于產品后端負載(產品后端連接的電器)內部存在故障電弧(電器老化或線路接觸不良引起)造成。若后端無負載，產品還是一直處于報警狀態，請聯系廠家或專業技術維修人員進行更換或維修。

2) 按鍵無作用;若在保質期內，可能由于運輸過程或外物長期觸碰按鍵造成的按鍵損傷，可與當地經銷商聯系更換。保質期外，請聯系廠家或專業技術維修人員進行更換或維修。

3) 通訊異常;可能由于RS485通訊連接線未接好，或本機地址與其他故障電弧探測器的地址重復造成。若未解決，請聯系廠家或專業技術維修人員進行更換或維修。

4) 報警時報警燈亮但蜂鳴器未響;可能由于使用者將消音鍵按下后，未取消消音狀態，再輕按消音鍵即可。

9 維修和保養

1、本產品出現故障后需及時修理或更換，不允許長時間停止運行，如果遇到值班人員無法處理的故障時，應該及時通知生產廠家或當地維修部門，予以處理。

2、當產品長時間工作時，應該按每月一次的頻率來操作“復位”按鈕，以保證產品處于正常工作狀態。

3、當產品的通訊燈或運行燈出現異常時，按“復位”按鈕，對產品進行復位處理，如故障依舊存在，請及時聯系生產廠家或聯系就近專業維修部門，予以處理。

10 注意事項

(1) 每月一次操作“復位”按鈕，以保證產品處于正常工作狀態。

(2) 報警發生后，應對供電電路進行隱患排除，隱患排除以后進行復位操作，使產品恢復正常工作狀態。

(3) 每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢。

(4) 未經本公司同意，任何人員不得拆開本產品或進行維修。

(5) 本產品的工作年限為6年，到時應予以更換。

(6) 本產品屬于精密儀器儀表類，應在其主要技術特性下工作，應避免沖擊、碰撞，嚴禁雨水淋濕。

(7)在安裝前要切斷上端輸入線電源，保證人身安全。

(8)安裝入導軌時，上端在里側先裝入導軌，然后向下用力，將下端兩卡扣卡入導軌.

(9)每個產品側面標簽處都會有本機通訊地址，與上端服務器通訊時，查詢到報警信息都是以本機通訊地址來區分的。

(10)如對產品地址進行修改，請對應修改側面標簽對應的本機地址，防止出現地址混亂不清楚的現象
