產品概述(Product summarization)

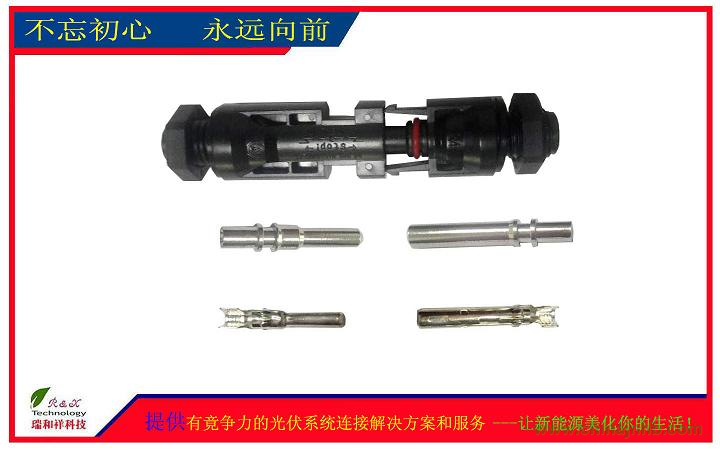

R4太陽能電池組件連接器,該系列連接器采用鼓形簧片接插,公母頭與接線盒線纜配合使用,采用彈性體材料,接插連接簡單方便.本產品已通TUV 2 PFG1161認證.

Connector R4 System for photovoltaic adopts contact and insertion of reed with inner-knob type.It is used with male and famale points.pv junction box and cables made of elastomeric material and makes contact and isertion more certified by IEC61215 and TUV 2PFG1161.

主要技術規格(Main Technical Specification)

最大耐壓 Rate Voltage:                 DC1000V

最大工作電流 Rated Current:            30A

使用溫度　Ambient Temperature:       -40℃～90℃

安全等級  Safety Degree:                Class Ⅱ

防水等級  Waterproof Degree:           IP65

連接線規格 Rated Connecting Capacity:2.5 M㎡ 、4 M㎡ and 6MM2

產品必須符合IEC60670-1和IEC60670-22標準，抗紫外線性能符合UL746C標準；

ACC to  IEC60670-1 and IEC60670-22 standard.

推薦使用帶電阻以便解決光伏組件發電時電流過大，不符合標準現象，避免造成組件板損壞；

Connector with fuse,to solve the PV module's current overload question.avoid the mismatch appearance,protoct the PV modul.

最大耐壓 Rate Voltage: DC1000V

最大工作電流 Rated Current: 10A

使用溫度　Ambient Temperature: -40℃～90℃

安全等級  Safety Degree: Class Ⅱ

防水等級  Waterproof Degree:IP67
