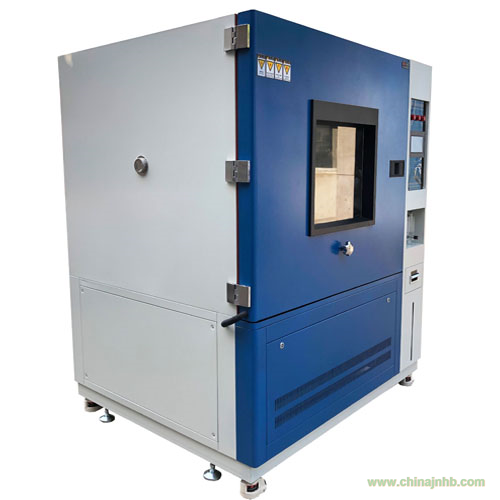

外殼防護等級IP56防水防塵試驗箱及整套設備
本設備主要用于5-6級的防水跟5-6級的防塵試驗，適用于各種汽車零部件做防塵及耐塵試驗,測試部件包含有車燈、儀表、電氣防塵套、轉向系統、門鎖等,以及檢驗產品的密封性。本環境試驗設備，設備設計合理，操作簡單，易于維護，各項指標都符合國家標準。
符合標準：嚴格參照GB/T4208-2008、GB/T10485-2007、GB/T2423.37-2006、GBT4942.1-2006等相對應的標準設計制造；
IPX5-6級防水試驗裝置技術參數
|
技術規格
|
1、噴水口徑：? 6.3 ㎜/? 12.5
㎜
2、噴水量：12.5±0.625L/min～100±5L/min可調
3、最佳噴射距離：2.5～3M
4、蓄水箱尺寸：800×800×1000（單位：mm）
5、箱體內尺寸：（D*W*H）mm1020×1200×1000
6、外箱尺寸：（D*W*H）mm1200×1580×1760
7、整套設備占地面積：（D*W*H）mm2000×5000×1760
8、轉臺尺寸：
? 500mm
9、轉臺轉速：1～4轉/分
10、電源要求：AC380（±10%）V/50Hz
|
|
箱體結構
|
1、 箱體材料：進口SUS不銹鋼板發紋處理。
2、 可視玻璃門，便于觀測試驗箱體內被測試樣狀況。
3、
試驗箱底部采用高品質可固定式PU活動輪（便于移動）。
4、 試驗箱底部有儲水箱，試驗用水噴水系統，工作臺旋轉系統。
|
|
水壓控制系統
|
裝置說明及組成
說明：本裝置按《GB4208-93外殼防護等級IP代碼》中技術要求IP×5、IP×6（第二特征數字5及第二特征數字6）設計制造。
裝置組成：試驗裝置由加沖水噴頭、壓水泵、調減壓閥、流量調節器、電控柜、不銹鋼水桶、分流裝置、轉臺及噴射支架和樣品區箱體等組成。
|
|
保護系統
|
無熔絲保護開關、過載、漏電、全護套式接線端子，具有自動關機等保護。
|
|
用水
|
自來水
|
IP5X-6防塵試驗設備技術參數
一、產品規格:
|
型號
|
IP5X-IP6X防塵試驗箱
|
|
SC-500
|
SC-800
|
SC-010
|
SC-015
|
SC-020
|
|
內形尺寸D×W×H
mm
|
800×800×800
|
800×1000×1000
|
1000×1000×1000
|
1000×1500×1000
|
1000×2000×1000
|
|
外形尺寸D×W×H
mm
|
1280×1060×1800
|
1280×1260×2050
|
1500×1260×2050
|
1500×1760×2050
|
1500×2260×2050
|
|
金屬網絲直徑
|
50um
|
|
線間標稱間距
|
75um
|
|
滑石粉用量
|
2kg/m3
|
|
振動時間
|
99分59秒
|
|
試驗時間
|
99小時59分
|
|
試件電源插座
|
防塵型插座AC220V
16A
|
|
控制器
|
采用進口PLC程序控制觸摸顯示屏,采用全中文顯示工作時間等；
|
|
真空系統
|
配有壓力計、空氣過濾、調壓三聯件、連接管、真空泵
|
|
循環風機
|
封閉式合金低噪音型電機，多葉式離心風機；
|
|
粉塵加熱系統
|
不銹鋼云母片加熱套
|
|
電源電壓
|
AC380V±10％ 50Hz 三相五線制
|
|
安全保護
|
漏電、短路、超溫、電機過熱、過電流保護
|
外殼防護等級IP56防水防塵試驗箱及整套設備
二、控制系統:
1.設備主控制器采用進口PLC程序控制液晶顯示屏,采用全中文顯示工作時間等;
2.配備抽真空執行器件,“施耐德”執行元器件;
3.風機時間自動交替進行;
4.振動和停止振動時間自動交替進行;
5.可分別對風機、粉塵振動和總試驗時間進行控制;
6.此控制器具備下述多種任意設定控制功能
a.停、吹時間: 連續、周期任意選擇時間設定
b.振擊時間: 振動和停止振動時間自動交替進行,振動時間99分、59秒可調
c.預設試驗時間:
試驗時間最大為99小時59分鐘
d.通電：斷——通——斷
7.無熔絲保護開關、超溫、過載、漏電、全護套式接線端子,具有自動關機等保護;
服務承諾：免費送貨上門,在對該設備安裝調試結束后,在用戶現場對相關技術人員免費做相應的操作培訓,人數不限。
外殼防護等級IP56防水防塵試驗箱及整套設備
產品合格鑒定證書
