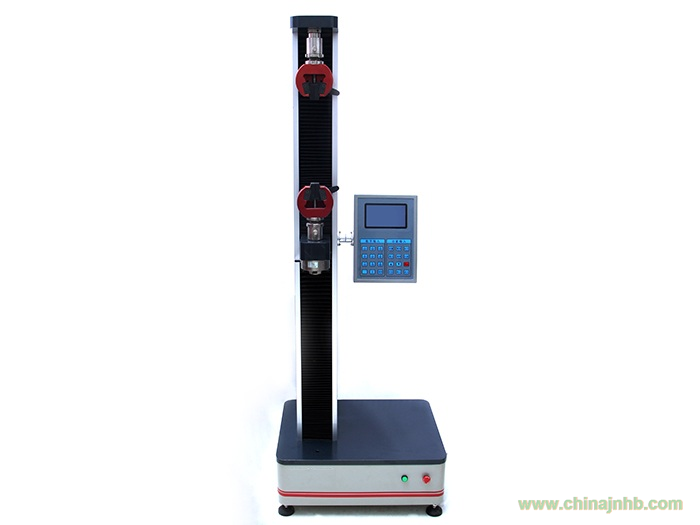

WDS-S安全帶拉力試驗機設備簡介

拉力試驗機又名萬能材料試驗機。萬能試驗機是用來針對各種材料進行儀器設備靜載、 拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能試驗用的機械加力的試驗 機，適用于塑料板材、管材、異型材，塑料薄膜及橡膠、電線電纜、鋼材、玻纖維等材料的各種物理機械性能測試為材料開發，為物性試驗、教學研究、質量控制等 不可缺少的檢測設備，拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗能否順利進行及試驗結果準確度高低的一個重要因素。

   WDS-S系列安全帶拉力試驗機可以有兩種控制方式，微機控制和液晶顯示器控制，是拉力試驗機配專用的安全帶拉伸夾具用來測量安全帶抗拉強度的一款機器，機器自動化程度高，相關試驗結果可以自行測量。

一. 安全帶拉力試驗機概述

    安全帶拉力試驗機可對橡膠、塑料、發泡材料、塑膠、薄膜、軟包裝、管材、紡織物、纖維、納米材料、高分子材料、復合材料、合成材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、

膠帶、聚合物、彈簧鋼、不銹鋼、鑄件、銅管、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗。
二. 安全帶拉力試驗機主機規格
A.高精度美國傳力力量傳感器: 0~50KN。
力量精度在±0.5 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100
采用高精度24 bits A/D，取樣頻率200Hz
全程力量最大解析度 1/1000,000
C.動力系統:日本松下交流伺服電機+松下交流驅動器＋蝸輪蝸桿減速機＋滾珠絲桿。
D.控制系統: 采用Pulse Command控制方式使控制更精準
速度控制范圍0.001~360 mm/min。
中聯板調整具有快速粗調與慢速微調功能。
測試后自動回歸原點、自動儲存。
E.數據傳輸方式：RS232傳輸
F.顯示方式:液晶顯示
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重
增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。
I.測試空間:測試寬度約400 mm（標準規格）
聯板行走空間950 mm（不含夾具）（標準規格）
J.全程位移: 編碼器2500 P/R，提升4倍精度
采用LINE DRIVE編碼器抗干擾能力極強
位移解析0.001mm。
小變形：金屬引伸計，解析 0.001mm（需選購）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、
漏電自動斷電系統、自動斷點停機功能。
M．手控方式：可增添無線遙控裝置或手動操作盒。（需選購）

三. 安全帶拉力試驗機軟件功能介紹:
A. 測試標準模塊化功能:提供使用者設定所需應用的測試標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇自己喜好的報表格式（測試程序新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E. 圖形曲線尺度自動最佳化Auto Scale，可使圖形以最佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G． 測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸 長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位 移、等等。數據備份：測試數據可保存在任意硬盤分區。
H．多種語言隨機切換：簡體中文、繁體中文、英文。
I．軟件具有歷史測試數據演示功能。

四. 安全帶拉力試驗機附件
A. 安全帶拉力試驗機一年保固書及中文操作說明書各一份。
B. 隨機贈送標準安全帶拉力試驗機夾具一組（其他夾具選購）。
C. 安全帶拉力試驗機專用測試軟件一份。
D. 品牌電腦一套、彩色打印機一臺

五. 安全帶拉力試驗機可測試項目

（一）普通測試項目：（普通顯示值及計算值）

●拉伸應力　　　●拉伸強度

●扯斷強度　　　●扯斷伸長率

●定伸應力　　　●定應力伸長率

●定應力力值　　●撕裂強度

●任意點力值　　●任意點伸長率

●抽出力　　　　●粘合力及取峰值計算值

（二）特殊測試項目：

1.彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，

材料越強韌。

2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。

3.彈性限：為材料所能承受而不呈永久變形之最大應力。

4.彈性變形：除去荷重后，材料的變形完全消失。

5.永久變形：除去荷重后，材料仍殘留變形。

6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。屈服（yield）：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。

7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。

8.彈簧K值：與變形同相位的作用力分量與形變之比。

9.有效彈性和滯后損失：在安全帶拉力試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分數，即為滯后損失。

六. 安全帶拉力試驗機主要計數指標

A．荷重元：10－50KN區間選配

B．力量解析度：1/10000

C．力量準確度：≤0.5％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤0.5％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：0.001－360mm/min（特殊測試速度亦可依客戶需求定制）

K．行走空間：950mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

L．測試寬度：400mm（特殊測試寬度亦可依客戶需求定制）

M．使用電源:∮220V 50HZ。

N．功率：約1.6KW

O. 機臺尺寸:約660×720×2000 mm長×寬×高。

P. 機臺重量:約430 kg。
