數顯式液壓萬能試驗機是能進行拉伸、壓縮、彎曲等多種試驗的液壓材料試驗機。液壓萬能試驗機用于各種金屬、非金屬材料的拉伸、壓縮、彎曲和剪切試驗，以及一些產品的特殊試驗，試驗操作和數據處理符合GB228-2010《室溫材料 金屬拉伸試驗方法》等標準的要求。
數顯式液壓萬能試驗機主要用于金屬、非金屬、復合材料及制品的拉伸、壓縮、彎曲、剪切等方式的力學性能試驗，同時可根據GB、ISO、JIS、
ASTM、DIN及用戶提供的多種標準進行試驗和數據處理。廣泛應用于航空航天、機械制造、電線電纜、橡膠塑料、建材等行業的材料檢驗分析，是科研院所、
大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備
主要用途

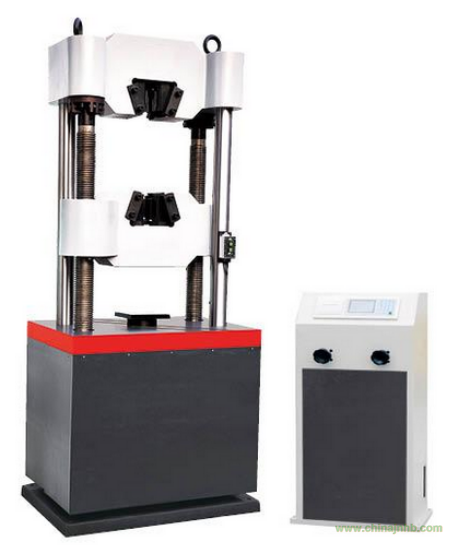

WEW-S系列數顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
本 機由雙立柱雙絲
杠油 缸下置式主機及琴式油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的
調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗完成后自動求取材料的最大力、抗拉強
度等試驗結果。
性能特點:
1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試。對于相同條件的試樣一次輸入多個自動生成。
4、試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性。
5、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示。
6、實驗結束后實驗數據自動分析、自動存儲和打印。
7、當負荷超過慢量程的2%-100%是自動過載保護停機。
8、分解試驗日期可自動查詢相關歷史記錄。
9、軟件預留數據接口，方便于試驗室間隔局域聯網，便于試驗數據管理。
技術參數：
|
產品型號
|
WEW-S100D
|
WEW-S300D
|
WEW-S600D
|
WEW-S1000D
|
|
主機結構形式
|
雙立柱雙絲杠油缸下置式結構
|
|
最大試驗力
|
100 kN
|
300 kN
|
600 kN
|
1000 kN
|
|
試驗機級別
|
1級
|
|
試驗力測量范圍
|
2%-100%
|
|
試驗力示值
相對誤差
|
≦示值的±1%
|
|
活塞最大移動速率
|
70（mm/min）
|
|
橫梁調整速度
|
120（mm/min）
|
|
活塞最大行程
|
250mm
|
|
控制方式
|
手動加載
|
|
有效拉伸空間
|
650mm
|
|
有效壓縮空間
|
550mm
|
|
立柱間距
|
540mm
|
540mm
|
540
|
650mm
|
|
夾緊方式
|
手動夾緊(可選配液壓夾緊)
|
|
圓試樣夾持直徑
|
φ6-φ26mm
|
φ6-φ26mm
|
φ13-φ40mm
|
φ13-φ40mm
|
|
扁試樣夾持厚度
|
0-15mm
|
0-15mm
|
0-15mm
|
0-30mm
|
|
扁試樣夾持寬度
|
70mm
|
70mm
|
75mm
|
75mm
|
|
上下壓盤尺寸
|
φ160/204*204mm（選配）
|
|
彎曲支輥間距
|
600 mm
|
|
彎曲支輥寬度
|
140mm
|
|
安全保護裝置
|
機械限位保護和軟件過載保護
|
|
主機外形尺寸
|
810×560×2050
|
810×560×2050
|
830×580×2150
|
1060×660×2450
|
|
主機電源
|
0.55KW
|
0.55KW
|
0.55KW
|
0.75KW
|
|
油源控制柜外形尺寸
|
580×5500×1280
|
580×5500×1280
|
580×5500×1280
|
580×5500×1280
|
|
控制柜電源
|
1.5 KW
|
1.5
|
1.5
|
1.5
|
|
主機機重量
|
1500kg
|
1800kg
|
2100kg
|
2800k
|
