一、概述

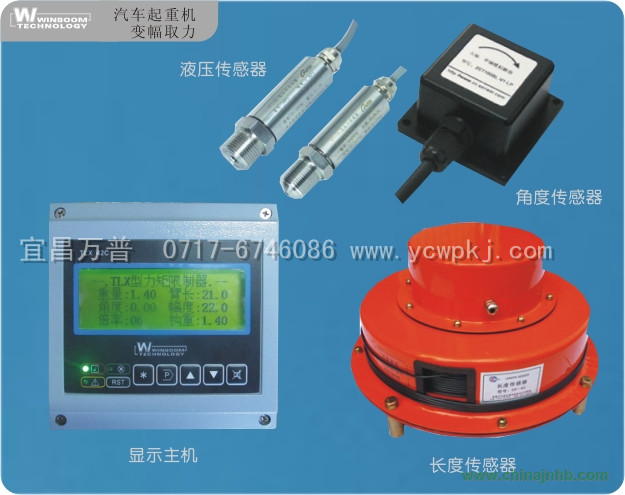

  TLX55型力矩限制器（以下簡稱力限器）和控制系統適用于汽車起重機。TLX55型力限器給起重機操作者提供了豐富有效的作業信息，使起重機在其設計參數范圍內有效地被使用。多種信號傳感器配合儀表，力限器可以實時地給操作者提供大臂長度、角度、工作幅度、額定起重量和實際起重量等方面的信息。當起重機的操作超出了允許的安全范圍，力限器將發出報警提醒操作者停止違規操作，同時發出自動鎖死向危險方向運動的控制信號。系統由顯示主機，長度傳感器，角度傳感器，液壓傳感器，高度限位開關等組成。

二、主要功能

顯示-直觀地顯示實際起重量、額定起重量、臂長、角度、工況、倍率等起重機作業參數

• 預、報警

• 當起重機出現下面任何一種情況時，TLX55型力矩系統發報警聲。
• -起重機力矩超載
• -起重機吊具起升超限
• -力限器系統故障

控制

• 配合起重機電器系統，當系統發出報警時，以下任何一項危險方向操作都被禁止執行:
• -吊臂向下變幅
• -吊臂伸出
• -吊具起升
• 此時，系統只允許安全方向的操作，即：
• -吊臂向上變幅
• -吊臂縮回
• -吊具下降

 三、技術參數

• 顯     示：          5.7彩色
• 模擬量輸入：           6
• 開關量輸出：           6
• 控制量輸出：           6
• 工 作 電源：       DC24V±15%
• 數 據 存儲：           有
• 系 統 誤差：         ≤±5%
• 顯 示 尺寸：       100·76mm
• 外 觀 尺寸：       146·151mm
• 外 殼 材料：         金屬
• 工 作 溫度：    －20℃-﹢70℃
• 存 儲 溫度：    －30℃-﹢75℃
• 下 載 接口：      USB（選裝）
• 通 訊 接口：    CANopen2.0/RS485
