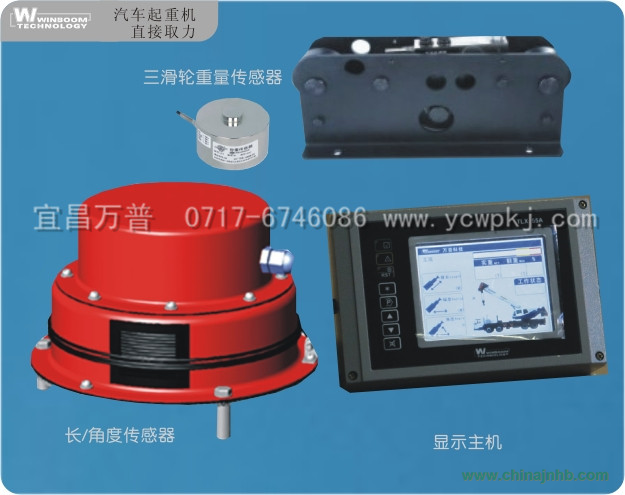

顯示主機

儀表內部采用環氧硅膠處理，防塵防爆。

儀表：TLX56、TLX42C、TLX50C三種可選

 4.1.1 TLX56型主機顯示器

◆9.7英寸觸屏彩色圖形液晶顯示器系

◆統綜合誤差：＜±5%

◆動作誤差：＜±3%

◆工作環境濕度：0~85%RH

◆工作環境溫度：－20℃～60℃

◆實際重量，額定重量，幅度，角度，工作狀態，重量百分比，當前時間等內容

4.1.2 TLX50C型主機顯示器

◆背景顏色為灰白，在陽光直射下顯示清晰

◆統綜合誤差：＜±5%

◆動作誤差：＜±3%

◆工作環境濕度：0~85%RH

◆工作環境溫度：－20℃～60℃

◆實際重量，額定重量，幅度，角度，工作狀態，重量百分比，當前時間等內容

 4.1.3 TLX42C型主機顯示器

◆該儀表采用4.2英寸中文液晶顯示器，

◆背景顏色為藍綠，在陽光直射下顯示清晰，◆統綜合誤差：＜±5%

◆動作誤差：＜±3%

◆工作環境濕度：0~85%RH

◆工作環境溫度：－20℃～60℃

4.2角度傳感器

角度傳感器是TLX型起重機力矩（載荷）限制器的重要部件，它是專門檢測起重機力臂角度的關鍵元件值。

當起重臂仰俯動作時，角度傳感器輸出發生變化，力矩限制器將這個變化的信號檢測到后，經程序計算得出當前的角度值。

安裝:

角度傳感器裝在起重機臂架根部靠近絞點處, 電纜出線端應垂直于臂架安裝焊接。
