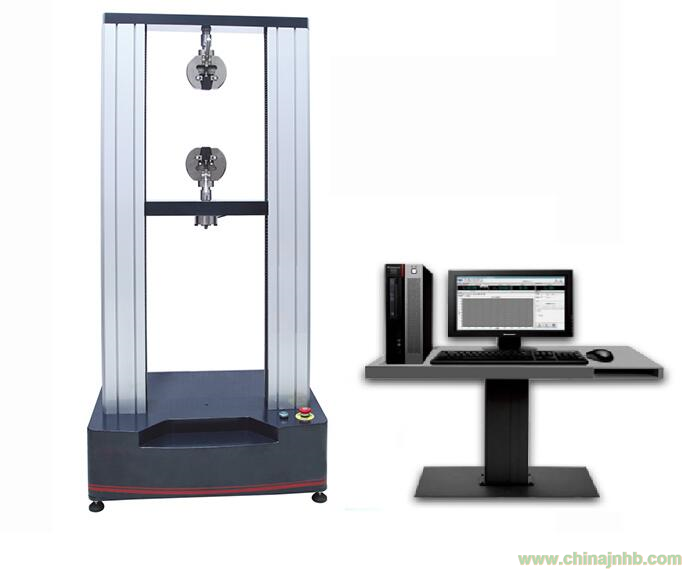

WDW-10微機控制電子萬能試驗機(雙臂門式)可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。可根據GB/ISO/ASTM/JIS/DIN等標準進行拉伸、壓縮、彎曲、剪切及各種高低溫試 驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

   WDW-10微機控制電子萬能試驗機(雙臂門式)是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方 便，性能穩定可靠。計算機系統通過專用控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓 縮、彎曲等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制 品的力學性能試驗方面，具有非常廣闊的應用前景。

①主機結構

     WDW-10微機控制電子萬能試驗機(雙臂門式)采用雙空間門式結構,上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組門式框架，調速系統安裝在工作臺下部，由調速精度高、范圍 寬、性能穩定交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和 卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。

②附具標準配置

     楔形拉伸附具、壓縮附具、彎曲附具各一套

③測試平臺

     WDW-10微機控制電子萬能試驗機(雙臂門式)采 用品牌計算機作為硬件平臺，利用計算機PCI（采用即插即用PNP技術）插槽與采集控制系統直接連接告訴、準確、實時采集處理數據，測控軟件以 WINDOWS操作系統作為平臺，界面溫和、直觀、層次分明、操作簡單。測控軟件能夠滿足不同材料的試驗測試。可根據相關國際標準、國家標準或行業標準測 試各種材料的物理性能力學試驗，可輸出用戶理想的報告。

④試驗力測量：

     負荷測量：采用0.02%FS高穩定性、高精度的輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現了試驗力寬范圍的測量。

     試樣變形測量：采用24位A/D轉換單片機采集系統，經計算機數據處理，實現試樣的變形測量。

     位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸旋轉，同時通過數字電路倍頻整形后實現上下夾頭相對位移的測量。

⑤試驗力控制系統

     WDW-10微機控制電子萬能試驗機(雙臂門式)采用進口全數字交流伺服控制器，控制高性能的交流伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動。具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩等優點。

⑥操作便利

     在外置主機控制器上具體6個按鍵分別為快上、快下、慢上、慢下、開始、清零。

⑦保護裝置

     根據不同的試驗位置，可調節限位開關的位置，有效地防止夾具對撞。具有過載、過流、漏電等保護功能。
