一、簡單介紹

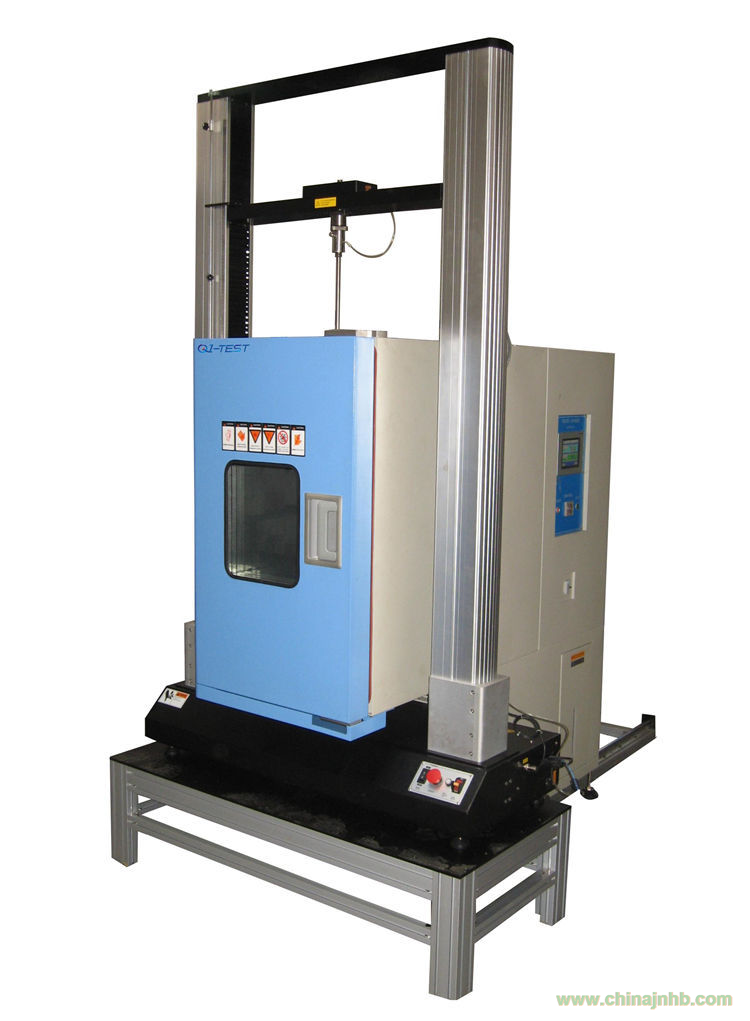

高低溫微機控制電子萬能試驗機集最新的機械制造技術、全數字交流伺服電機與伺服驅動技術、全數字測量放大技術以及計算機控制技術于一體，具有外形美觀、操作方便、性能穩定可靠、節能環保等特點。極寬的調速范圍、寬敞的試驗空間、高精度的測量能力以及種類繁多的試驗附具、試驗軟件，使其可應用于與強度測試有關的各種材料試驗領域。

電子萬能試驗機與高低溫環境試驗裝置、大變形高低溫引伸計配合使用，可全面滿足各種防水材料的高低溫強度試驗要求；根據需要也可完成其他材料，如金屬、塑料、橡膠等高低溫試驗。

二、系統組成整體概述：

高低溫試驗箱主要作用是提供高低溫試驗環境，也可用于各種電工、電子設備等樣品的環境篩選，箱體內外均采用不銹鋼板制成，前開門，帶觀察窗，箱內有照明。

滿足標準及試驗方法：

1、GB10586-89 低溫試驗箱技術條件

2、GB2423.1-89 電工電子產品基本環境試驗規程 試驗A:低溫試驗方法

3、GB2423.2-89  電工電子產品基本環境試驗規程試驗B: 高溫試驗方法

4、GJB150.3-86  軍用設備環境試驗方法 高溫試驗

使用環境條件：

1、溫度：15℃~35℃

2、相對濕度：≤85%RH

3、大氣壓：86~106（Kpa）

4、周圍無強烈振動。

5、無陽光直接照射或其他熱源直接輻射。

6、周圍無強烈氣流，但周圍空氣需要強制流動時氣流不應直接吹到箱體上。

7、周圍無強烈電磁場影響。

8、周圍無高濃度粉塵及腐蝕性物質。

9、為保證高低溫微機控制電子萬能試驗機的正常運行和操作方便，除保持水平安裝外，設備與墻壁或器物之間應預留一定的空間。

控制器介紹：

 本機采用韓國三元TMI300控制器

 1、控制方式：PID熱平衡調溫方式

 2、 溫度顯示精度：±0.01度

 3、 可進行多組PID參數設定控制（最多6組），并自動進行各區PID切換。

 4、 多段程序控制(多達120個程序記憶)，自動化程度高，能滿足復雜的溫度控制需要。

加熱系統：

加熱器采用鎳鉻合金電加熱絲。加熱執行元件采用固態繼電器。

鎳鉻合金做加熱絲有以下優點：

1、鎳鉻合金絲的抗化能力強

2、鎳鉻合金絲的熔點較高

3、鎳鉻合金絲的電阻率較高

4、鎳鉻合金絲的機械強度高

5、阻值大壓降大

安全保護裝置：

高低溫微機控制電子萬能試驗機設置了以下保護措施：

1. 工作室超溫保護裝置

2. 壓縮機過電流保護

3. 欠相缺相保護

4. 無熔絲開關

5. 快速保險絲

6. 線路保險絲

7. 全護套式端子

8. 壓縮機高壓保護

主要技術參數：

最大試驗力 10kN （1噸）

試驗力測量范圍 2%-100%FS

試驗力測量精度 優于±1%

試驗力分辨率 0.005%FS

引伸計 高低溫引伸計    標距：50mm、100mm  變形測量范圍：10mm   測量精度：優于示值的±1％

位移測量精度 ±1%

橫梁位移速度 0.005mm/min ~ 500mm/min無級調速

速度精度 ±1％

試驗寬度 400mm

拉伸行程 1300mm

保護功能 超載保護，限位保護，過流過壓超溫保護;

主機電源 0.4kW, AC220V±10%，50Hz,兩相;

工作環境 室溫10～35℃，濕度20%～80%;

軟件及用戶界面 Windows2000/XP平臺下的中文界面；

外型尺寸 750×520×1680

技術指標：

1、型號：HSL-032型

2、溫度范圍：-40~120℃；

3、溫度波動度：±0.5℃；

4、溫度均勻度：±2℃；

5、升降溫速率：0.7~1.2℃/分鐘；

6、工作室尺寸（深×寬×高，mm）：300×340×320
