一、無線繼電保護矢量分析儀產品簡介：

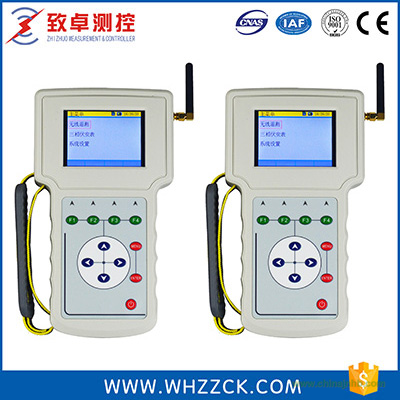

ZC-650無線繼電保護矢量分析儀又稱為六相保護回路矢量測試儀、回路矢量分析儀。由兩臺手持測量終端組成，可無線同步測量六路電壓、電流幅值及相位，也可單獨做為三相伏安相位表使用。ZC-650無線繼電保護矢量分析儀采用按鍵式操作、能自動切換量程、實現大容量存儲、且可顯示向量圖，非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
二、無線繼電保護矢量分析儀產品特性：
1、分布式無線同步測量伏安相位電參數，無線同步測量六路電壓，六路電流幅值相位；
2、單獨使用可當作三相伏安相位表；
3、無線同步測量相位精度在0.2°以內；
4、無需GPS，避免長時間尋星；
5、無需放電纜來引入?yún)⒖茧妷海苊庥捎陔娎|絕緣或者操作問題造成的PT二次短路；
6、能同步測量智能電網合并單元前的變壓器高、低壓側差動保護CT信號；
7、采用專用定制天線，輕松應對站內各種復雜環境的遠距離無線通訊；
8、可選的無線中繼器，解決地下室及屏蔽很好的室內無線通訊的問題；
9、測量頻率；
10、測量功率；
11、顯示六角圖向量；
12、三相不平衡度測量；
13、電流幅值相位測量最小可達1mA，非常適合變電站主變帶負荷試驗，新建站或負荷小的站電流測量；
14、具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量的精度；
16、自動切換量程；
17、電壓、電流采樣全隔離；
18、可通過SD卡升級應用程序；
19、采用3.5寸彩色液晶顯示屏；
20、內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）。
三、無線繼電保護矢量分析儀技術參數：
|
規格型號
|
ZC-650
|
|
測試用途
|
同步測量六路電壓/電流幅值、相位
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
頻 率
|
50/60Hz
|
|
輸入功率
|
40VA
|
|
接 頭
|
標準DC插頭
|
|
電 壓
|
測量范圍
|
5～600V
|
|
測量誤差
|
0.5%×讀數±5個字
|
|
分 辨 率
|
0.1V
|
|
電 流
|
測量范圍
|
0.001～6A(可擴展)
|
|
測量誤差
|
0.5%×讀數±5個字
|
|
分 辨 率
|
0.0001A
|
|
有功功率
|
測量范圍
|
0.005～3600W
|
|
測量誤差
|
0.5%×讀數(PF＝1)
|
|
分 辨 率
|
0.1W
|
|
無功功率
|
測量范圍
|
0.005～3600Var
|
|
測量誤差
|
0.5%×讀數(PF＝0)
|
|
分 辨 率
|
0.1Var
|
|
頻 率
|
測量范圍
|
45～65Hz
|
|
測量誤差
|
±0.02Hz
|
|
分 辨 率
|
0.01Hz
|
|
相 位
|
測量范圍
|
0～360°
|
|
測量誤差
|
±0.2°
|
|
分 辨 率
|
0.1°
|
|
環境條件
|
運行溫度
|
-20℃～+50℃
|
|
存儲溫度
|
-20℃～+50℃
|
|
濕 度
|
相對濕度：5%～95%，不結露
|
|
物理特性
|
尺 寸
|
手持終端×2：135×240×55mm3
|
|
外包裝箱×2：390×290×105mm3
|
|
重 量
|
手持終端×2：1kg(不含附件)
|
|
總 重 量×2：2.5kg(含附件)
|
