一、全自動變比測試儀產品簡介：

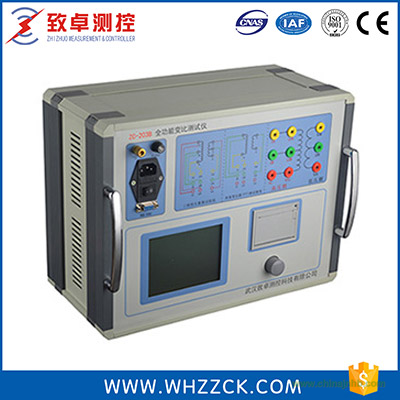

ZC-203B全自動變比測試儀是武漢致卓測控于2009年最新推出第二代專業變比測試設備，可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
二、全自動變比測試儀產品特性：
1、儀器內部集成幅值穩定、相位恒定的三相或單相標準電源。
2、測試單相或者三相變壓器，不但對一般電力變壓器適用，而且特別適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試。
3、內部標準電源輸出功率大，最大5A輸出，特別適合低壓變壓器測試、以及CT和PT制造過程中半成品的匝數測試。
4、精確快速測試電流互感器(CT)和電壓互感器（PT）的匝比，匝比誤差和相位差。
5、測試精度高，儀器采用16位高精度AD轉換器配合CPU采用DSP（數字信號處理）芯片，有效的保證了測量精度及抗干擾能力。
6、儀器采用無局放調壓輸出，調壓、測量速度快，只需5秒鐘即可完成升壓與測試。
7、測量速度快，一組數據的測試時間為幾秒鐘，儀器自動判斷當前分接的額定變比：在多分接變壓測試過程中只需設置一次參數，儀器自動判斷當前分接，大大提高工作效率。
8、儀器內部根據被測試試品自動進行量程切換。
9、內部具有過流保護、檢查接線功能。
10、320×240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便。
11、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。
12、面板式熱敏打印機，可現場快速打印試驗結果。
13、數據具備掉電存貯及瀏覽功能，可以存儲1000組實驗結果，能與計算機聯機傳送數據。
三、全自動變比測試儀技術參數：
|
規格型號
|
ZC-203B
|
|
測試用途
|
變壓器變比、組別、極性、以及角度測量
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
允許輸入電壓
|
85Vac～264Vac
|
|
頻 率
|
50/60Hz
|
|
允許頻率
|
45Hz～65Hz
|
|
輸入功率
|
40VA
|
|
接 頭
|
標準交流插口60320
|
|
輸出范圍
|
20V檔位
|
電壓0～20V；電流0～10A
|
|
50V檔位
|
電壓0～50V；電流0～5A
|
|
測量范圍
|
變比測試范圍
|
0.5～10000
|
|
組別測試范圍
|
1～12
|
|
角差測試范圍
|
0°～360°
|
|
測試精度
|
變比測試精度
|
±0.1%(0.5～1000)
±0.2%(1001～2000)
±0.3%(2001～4000)
±0.5%(4001～10000)
|
|
角差測試精度
|
30'
|
|
環境條件
|
運行溫度
|
-10℃～+50℃
|
|
存儲溫度
|
-25℃～+70℃
|
|
濕 度
|
相對濕度：5%～95%，不結露
|
|
物理特性
|
尺 寸
|
360×220×150mm3
|
|
重 量
|
≈5kg(不包括附件)
|
