一、三相諧波分析儀產品簡介：

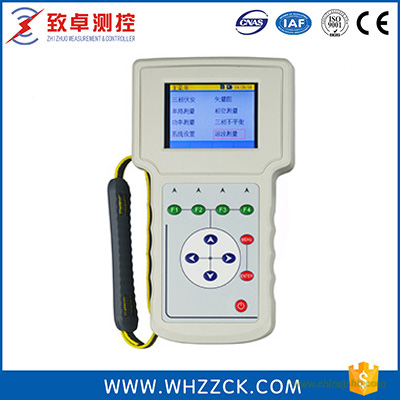

ZC-630三相諧波分析儀是集多功能測量于一體的電力測量儀表、能測量三相電壓、三相電流1～63次諧波，并以列表或頻譜圖單獨顯示奇次諧波或偶次諧波。ZC-630三相諧波分析儀采用按鍵式操作、能自動切換量程、實測數據保持、測量數據存儲、實現大容量存儲、且可輸出向量圖，非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校作為接線判別培訓工具及教學儀器使用。同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
二、三相諧波分析儀產品特性：
1、同時測量1至3路交流電壓；
2、同時測量1至3路交流電流；
3、測量電壓間、電流間、電壓與電流間的相位；
4、測量三相電壓，三相電流1—63次諧波；
5、可以列表或頻譜圖單獨顯示奇次諧波，偶次諧波；
6、測量頻率；
7、測量功率；
8、顯示六角圖向量；
9、三相不平衡度測量；
10、電流幅值相位測量最小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量；
11、自動切換量程；
12、電壓，電流采樣全隔離；
13、可通過SD卡升級應用程序；
14、采用3.5寸彩色液晶顯示屏；
15、內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）。
三、三相諧波分析儀技術參數：
|
規格型號
|
ZC-630
|
|
測試用途
|
三相電壓/電流諧波分析
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
頻 率
|
50/60Hz
|
|
輸入功率
|
40VA
|
|
接 頭
|
標準DC插頭
|
|
電 壓
|
測量范圍
|
5～600V
|
|
測量誤差
|
0.5%×讀數±5個字
|
|
分 辨 率
|
0.1V
|
|
電 流
|
測量范圍
|
0.001～6A(可擴展)
|
|
測量誤差
|
0.5%×讀數±5個字
|
|
分 辨 率
|
0.0001A
|
|
有功功率
|
測量范圍
|
0.005～3600W
|
|
測量誤差
|
0.5%×讀數(PF＝1)
|
|
分 辨 率
|
0.1W
|
|
無功功率
|
測量范圍
|
0.005～3600Var
|
|
測量誤差
|
0.5%×讀數(PF＝0)
|
|
分 辨 率
|
0.1Var
|
|
頻 率
|
測量范圍
|
45～65Hz
|
|
測量誤差
|
±0.02Hz
|
|
分 辨 率
|
0.01Hz
|
|
相 位
|
測量范圍
|
0～360°
|
|
測量誤差
|
±1°
|
|
分 辨 率
|
0.1°
|
|
環境條件
|
運行溫度
|
-20℃～+50℃
|
|
存儲溫度
|
-20℃～+50℃
|
|
濕 度
|
相對濕度：5%～95%，不結露
|
|
物理特性
|
尺 寸
|
手持終端：135×240×55mm3
|
|
外包裝箱：390×290×105mm3
|
|
重 量
|
手持終端：1kg(不含附件)
|
|
總 重 量：2.5kg(含附件)
|
