一、無線二次壓降測試儀產品簡介：

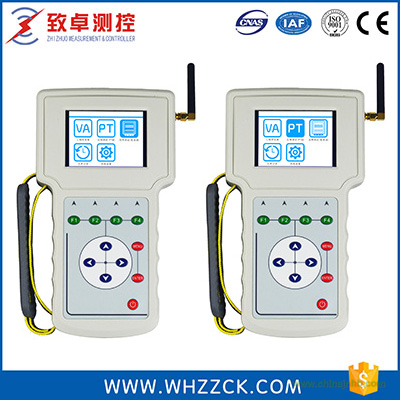

ZC-106B無線二次壓降測試儀又稱二次壓降在線測試儀、互感器二次壓降在線測試儀。由兩臺手持測量終端組成，可無線同步測量六路電壓幅值及相位，也可單獨做為三相伏安相位表使用。ZC-106B無線二次壓降測試儀采用按鍵式操作、能自動切換量程、實現大容量存儲、且可顯示向量圖，非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
二、無線二次壓降測試儀產品特性：
1、分布式無線同步測量伏安相位電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降
自動計算比差，角差值；
2、單獨使用可當作三相伏安相位表；
3、無需GPS，避免因天氣和高樓等原因，而長時間尋星；
4、不需要在電能表側和PT端之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路；
5、采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性；
6、可單相測量也可三相測量；
7、可選用無線中繼器，解決地下室及屏蔽很好的室內無線通訊的問題；
8、電流幅值相位測量最小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量；
9、自動切換量程；
10、電壓，電流采樣全隔離；
11、可通過SD卡升級應用程序測量數據可導出到SD卡；
12、采用3.5寸彩色液晶顯示屏；
13、內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）；
14、寬工作溫度范圍-20℃～50℃。
三、無線二次壓降測試儀技術參數：
|
規格型號
|
ZC-106B
|
|
測試用途
|
CT/PT二次壓降測量
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
頻 率
|
50/60Hz
|
|
輸入功率
|
40VA
|
|
接 頭
|
標準DC插頭
|
|
比 差
|
測量范圍
|
0.001～99.9%
|
|
測量誤差
|
X＝±(X×1%＋Y×1%±0.02%)
|
|
分 辨 率
|
0.001%
|
|
角 差
|
測量范圍
|
0.01～999.9’
|
|
測量誤差
|
Y＝±(X×1%＋Y×1%±0.5分)
|
|
分 辨 率
|
0.01’
|
|
電 壓
|
測量范圍
|
5～600V
|
|
測量誤差
|
0.5%×讀數±5個字
|
|
分 辨 率
|
0.1V
|
|
電 流
|
測量范圍
|
0.001～6A(可擴展)
|
|
測量誤差
|
0.5%×讀數±5個字
|
|
分 辨 率
|
0.0001A
|
|
有功功率
|
測量范圍
|
0.005～3600W
|
|
測量誤差
|
0.5%×讀數(PF＝1)
|
|
分 辨 率
|
0.1W
|
|
無功功率
|
測量范圍
|
0.005～3600Var
|
|
測量誤差
|
0.5%×讀數(PF＝0)
|
|
分 辨 率
|
0.1Var
|
|
頻 率
|
測量范圍
|
45～65Hz
|
|
測量誤差
|
±0.02Hz
|
|
分 辨 率
|
0.01Hz
|
|
相 位
|
測量范圍
|
0～360°
|
|
測量誤差
|
±0.1°
|
|
分 辨 率
|
0.1°
|
|
環境條件
|
運行溫度
|
-20℃～+50℃
|
|
存儲溫度
|
-20℃～+50℃
|
|
濕 度
|
相對濕度：5%～95%，不結露
|
|
物理特性
|
尺 寸
|
手持終端×2：135×240×55mm3
|
|
外包裝箱×2：390×290×105mm3
|
|
重 量
|
手持終端×2：1kg(不含附件)
|
|
總 重 量×2：2.5kg(含附件)
|
