機械格柵的分類與選擇方法

1概述

1.1產品名稱及定義  在排水工程中，格柵是用來去除可能堵塞水泵機組及管道閥門的較粗大懸浮物，并保證后續處理設施能正常運行，是由一組（或多組）相平行的金屬柵條和框架組成，傾斜安裝在進水的渠道里，或進水泵站集水井的進口處，以攔截污水中粗大的懸浮物及雜質。

1.2產品分類、功能及特點、適用范圍  格柵種類及分類方式很多，總體可分為格柵機和篩網（條）兩大類。格柵機適用于較高懸浮物濃度污水，篩網適用于低懸浮物濃度污水。常用格柵機類型有：臂式格柵機、鏈式格柵機、鋼繩式格柵機、回轉式格柵機等。。

  常用格柵機適用范圍及特點  類型 適用范圍  優點  缺點  臂式格柵機  中等深度的寬大格柵 維護方便、壽命長 構造較復雜、耙齒與柵條對位較難 鏈式格柵機 深度不大的中小型格 柵，主要清除長纖維、帶狀物  構造簡單、占地小 雜物可能卡住鏈條和鏈輪  鋼繩式格柵機  固定式適用于深度范 圍大的中小型格柵，移動式適用于寬大格柵  適用范圍廣、檢修方便  防腐要求高、檢修時需停水  回轉式格柵機  深度較小的中小型格柵  結構簡單、動作可靠、檢修容易、重量輕。 制造要求高、占地較大

1.3格柵通用技術要求

1. 柵條間隙根據污水種類、流量、代表性雜物種類和大小來確定，一般選取范圍如下：機械 清柵：3～25mm；人工清柵：5～15mm；篩網：0.1～2mm。

   2) 在大中型污水站，應設置兩道機械格柵：第一道為粗格柵：10～40mm，第二道為細格柵：3～ 10mm（大型污水處理廠推薦15mm+4mm組合）。在小污水站，設置一道格柵即可，柵條間隙應為3～15mm（粗格柵用人工格柵可以選15mm，機械格柵推薦用5mm）。

1. 過柵流速：污水在柵前渠道內的流速應控制在0.4～0.8m/s，經過格柵的流速應為0.6～ 1.0m/s。過柵水頭損失與過柵流速相關，一般應控制在0.1～0.3m之間。柵后渠底應比柵前相應降低0.1～0.3m。

2. 格柵有效過水面積按流速0.6～1.0m/s計算，但總寬度不小于進水管渠寬度的1.2倍，格 柵傾角應為45°～75°，如果為人工格柵則采用安裝角度30°～60°。

3. 格柵必須設置工作臺，臺面應高出柵前最高水位0.5m，臺上應設安全和沖洗設施。工作臺 兩側過道寬度不應小于0.7m。臺正面寬度，當采用人工清渣時，不應小于1.2m，當采用機械清渣時，不應小于1.5m。

4. 格柵間應設置機器通風設施，常用的有軸流排風扇。如果污水中含有有毒氣體則格柵間應 設置有毒有害氣體的檢測與報警系統。大中型格柵間應安裝吊運設備，便于設備檢修和柵渣的日常清除。

   7) 格柵的耙齒、鏈節長時間浸泡在水中，為了防止腐蝕生銹，一般選用高強度塑料或不銹鋼 制成，其鏈軸也采用不銹鋼。

   2分類產品名稱

     常用機械格柵可分為如上表所列幾種：臂式格柵機、鏈式格柵機、鋼繩式格柵機、回轉式格柵機等。

    2.1選用主要技術指標（或因素）

     選用設備時需要控制的主要技術指標有有效深度（溝深）、有效寬度（柵寬）、柵條間隙、安裝角度、進水水質、水溫等。

   2.2主要技術性能要求

1. 臂式格柵機  臂式格柵除污機，可在固定的軌道上移動清撈污物，主要適用于大、中型雨、污水泵站及城市防汛防洪泵站，可適合于池深在10m左右。格柵用扁鋼加工制作，柵條凈間隙一般為50-100㎜，總寬度可在5-30m范圍內根據進水流量選擇。

    2）高鏈式格柵除污機  由傳動裝置、框架、除污耙、撇渣機構、同步鏈條、柵條等組成。機內兩側各有一圈鏈條作同步運轉，當鏈條由除污機上部的驅動裝置帶動后，耙架受鏈條鉸結點和導軌的約束作平面運動，當耙板運動到除渣口部位時，除渣裝置在重力作用下，把耙板上的污物鏟刮到除渣口  該機適用于污水或雨水等水深不超過2米的泵站，以及污水處理廠，以去除污水中粗大漂浮物，對后續工序起保護作用和減輕負荷作用。  該除污機為鏈傳動固定式結構，所有傳動件全部在水上，防腐性好，便于維護保養。

1. 繩式格柵除污機  此類格柵適用于雨水及污水處理站或污水處理廠內，用于去除水中粗大懸浮物或漂浮物，最適合于較深的除污井。

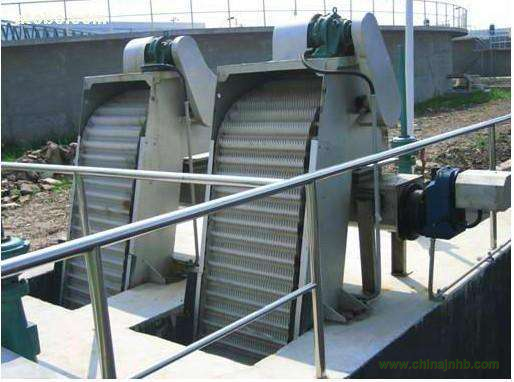

    4）回轉式格柵除污機  此類格柵是目前污水處理行業試用最普遍的一種格柵。其性能特點如下：  回轉式機械格柵是集攔污柵和清污機于一體的連續清污裝置。以攔污柵為基礎，通過繞柵回轉鏈條將清污齒耙驅動，實現攔污及清清目的。

    組成部份：攔污柵體，回轉齒耙，驅動傳動機機構，過載保護機構和不銹鋼牽引鏈條等。

    設計依據：回轉式清污機機械格柵不同于常見的環保行業使用的清污機械，其設計水頭、流速、機體強度、剛性、焊接技術條件、安全系數等參數大大高于環保行業清污機械標準。其攔污柵體設計參照電力部標準-DL/T5018-2004 《水利水電工程鋼閘門制造、安裝驗收規范》中關于攔污柵的要求；其清污裝置設計參照水利部標準- SL382-2007《水利水電工程清污機形式、基本參數、技術條件》中關于回轉式清污機的要求；其柵體焊接要求按照水利部標準SL36-2006《水工金屬結構焊接通用技術條件》執行；機體的防腐處理參照標準水力部標準SL105-2007《水工金屬結構防腐蝕規范》執行。

   性能特點：可實現連續清污，全過水斷面清污。每2米一道齒耙，齒耙線速度6米/分鐘，清污效率高。柵體過梁支撐于混凝土基礎之上，使清污機整機運行平穩，工作可靠。齒耙插入柵條一定深度，把附著在柵條上的污物帶到清污機頂部，完成翻轉卸污動作，保持過水斷面清潔無污物。牽引鏈條一般為全不銹鋼材質保證水下工作無銹蝕，免維護。防腐方案為噴砂除銹＋環氧富鋅底漆＋氯化橡膠中間漆+氯化橡膠面漆封閉，其保護能力一般要求在15年以上。

1. 選用要點  格柵的選擇主要包括如下幾點：

1. 進水水質、過柵流量、格柵位置。

2. 格柵井深度、寬度、過柵流速。

3. 安裝角度、排渣高度  根據進水水質、水深可以確定格柵的材質、種類。根據流量及過柵流速、安裝角度可以計算出格柵的寬度。根據格柵使用位置確定柵條間隙。  4.施工安裝要點

   4.1主控項目

   1） 格柵除污機安裝在基礎上應牢固。 檢驗方法：檢查施工記錄。

   2） 格柵柵條對稱中心與導軌的對稱中心應符合要求，格柵柵條的縱向面與導軌側面應平行。  檢驗方法：檢查施工記錄，觀察檢查。

   3） 耙齒與柵條的嚙合應無卡阻，間隙應不大于0.5mm，嚙合深度應不小于35mm。  檢驗方法：觀察檢查，尺量檢查

   4） 柵片運行位置應正確，無卡阻、突跳現象。過載裝置應動作靈敏可靠。柵片上的垃圾不應 有回落渠內現象。  檢驗方法：觀察檢查，檢查施工記錄。

   5） 其他類型除污機的安裝應滿足設計要求。  檢驗方法：檢查施工記錄。

   4.2一般項目

1. 格柵除污機應定位準確。安裝角度偏差應符合產品隨機技術文件規定。各機架的連接應牢 固。  檢驗方法：檢查施工記錄。

2. 機身較長的格柵除污機應按要求采取加固措施。  檢驗方法：觀察檢查。

3. 格柵除污機兩側與溝渠壁間隙應不大于格柵柵條間隙

1. 柵片運行位置應正確，無卡阻、突跳現象。過載裝置應動作靈敏可靠。柵片上的垃圾不應 有回落渠內現象。  檢驗方法：觀察檢查，檢查施工記錄。

2. 其他類型除污機的安裝應滿足設計要求。  檢驗方法：檢查施工記錄。
