、WSZ-A設備工藝說明
WSZ-A設備的設計主要是對生活污水和與之類似的工業有機污水處理，其主要處理手段是采用目前較為成熟的生化處理技術——生物接觸氧化法，水質參數按一般生活污水水質設計計算，按BOD5平均200mg/l，出水BOD5按20mg/l設計。共有六部分組成：(1)初沉池(2)接觸氧化池(3)二沉池(4)消毒池、消毒裝置(5)污泥池(6)風機房、風機。現分別論述如下：
(1)初沉池：該設備初沉池為堅流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。(注：WSZ-A0.5-5m3/h不設初沉池)
(2)接觸氧化池：初沉后的水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為4小時以上，加強型設備接觸氧化時間可達6小時，填料為新穎梯形填料，易結膜，不堵塞，填料比表面積為160m2/m3，接觸池氣水比在12:1左右。(注：WSZ-A0.5-5m3/h接觸池為二級)
(3)二沉池：生化后的污水流到二沉池，二沉池為二只豎流式沉淀池并聯運行，上升流速為0.3-0.4毫米/秒，排泥采用空氣提至污泥池。(注WSZ-A0.5-5m3/h污泥自流到污泥池中)
(4)消毒池與消毒裝置：消毒池按規范：“TJ14-74”標準為30分鐘，若是醫院污水，消毒池可增加停留時間至1-1.5小時。采用固體氯片接觸溶解的消毒方式，消毒池與消毒裝置能根據出水量的大小不斷改
變加藥量，達到多出水多加藥，少出水少加藥的目的，需要其它裝置可另行配制。(注：如用于工業污水，消毒池與消毒裝置可以不要)
(5)污泥池：初沉池、二沉池的所有污泥均用空氣提至WSZ-A的污泥池內進行好氧消化，污泥池的上清液加流至接觸氧化池內進行再處理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸糞車從污泥池的檢查孔伸入污泥池底部進行抽吸后外運即可。(WSZ-A0.5-5m3/h污泥采用厭氧消化)
(6)風機房、風機：設備WSZ-A的風機房設在消毒池的上方，風機房進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪聲。風機采用二臺L型羅茨鼓風機，能自動交替運行，單臺風機運行壽命為30000小時左右。
七、WSZ-A設備技術參數表
|
名稱型號
|
A-0.5
|
A-1
|
A-3
|
A-5
|
A-10
|
A-20
|
A-30
|
|
處理量(m3/h)
|
0.5
|
1
|
3
|
5
|
10
|
20
|
30
|
|
風機
|
型號
|
L13LD
|
L21LD
|
L22LD
|
L23LD
|
L32LD
|
|
功率(KW)
|
0.75
|
1.5
|
2.2
|
4
|
7.5
|
|
水泵
|
型號
|
ASl0-2CB
|
ASl6-2CB
|
|
功率(KW)
|
1.0
|
1.6
|
|
進水
|
BOD5mg/l
|
150-400
|
|
出水
|
BOD5mg/l
|
20-60
|
|
設備重量(T)約
|
2.5
|
4.5
|
6
|
9
|
9
|
12
|
15
|
說明：1.當進水BOD5≤200mg/1小時，則出水BOD5≤30mg/l 2.本廠有關技術參數修正，不另行通知用戶 3.30T/H以上資料另行提供。
八、WSZ-A設備處理量與進出水BOD關系表
|
進水BOD5(mg/l)
|
200
|
300
|
400
|
200
|
300
|
400
|
500
|
300
|
400
|
500
|
|
出水BOD5(mg/l)
|
20
|
20
|
20
|
30
|
30
|
30
|
30
|
60
|
60
|
60
|
|
處理水量
(m3/h)
|
A-0.5
|
0.5
|
0.4
|
0.33
|
0.5
|
0.4
|
0.38
|
0.3
|
0.5
|
0.43
|
0.38
|
|
A-1
|
1
|
0.8
|
0.65
|
1
|
0.9
|
0.75
|
0.6
|
1
|
0.85
|
0.75
|
|
A-3
|
3
|
2.4
|
1.95
|
3
|
2.7
|
2.25
|
0.8
|
3
|
2.55
|
0.25
|
|
A-5
|
5
|
4
|
3.25
|
5
|
4.5
|
3.75
|
3
|
5
|
4.25
|
3.75
|
|
A-10
|
10
|
8
|
6.5
|
10
|
9
|
7.5
|
6
|
10
|
8.5
|
7.5
|
|
A-20
|
20
|
16
|
13
|
20
|
18
|
15
|
12
|
20
|
17
|
15
|
|
A-30
|
30
|
24
|
19.5
|
30
|
27
|
22.5
|
18
|
30
|
25.5
|
22.5
|
九、WSZ-A設備結構與特點
WSZ-A設備因為埋地設置，維護與保養較為困難，因此在設計中該設備就考慮了它的免維護性，整個設備結構合理可靠，同時也考慮到即使發生一些故障，也可通過設備的各檢查孔進入設備內。
WSZ-A設備所有設施均設置在若干個箱體內，箱體采用A3鋼板制作，鋼板厚度8mm，各箱體用無縫鋼管聯接，設備內外均采用化工部推廣產品氯磺化聚乙烯防腐涂料，設備一般涂刷該涂料8道:2道底漆6道面漆，防腐壽命一般可達10年以上。
整套WSZ-A設備設計維護保養周期為10年。
十、WSZ-A設備配套水泵
WSZ-A所配套的水泵是用于把污水從調節池內提升至WSZ-A設備內，水泵采用由南京深井泵廠與德國聯合。
一體化污水處理設備主要適用于處理廢水經反應后絮體比重接近于水的各類廢水，廣泛應用于機械、化工、輕紡、交通、食品等行業，特別適用于油田鉆井污水、油田回注水、煉油廠污水的處理。
產品簡介
地埋式生活污水處理裝置的幾種使用方法? 能夠處理生活系統綜合性廢水及其相類似的有機污水；? 采用玻璃鋼、不銹鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達 50 年以上；? 全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；
詳細介紹
一、概述

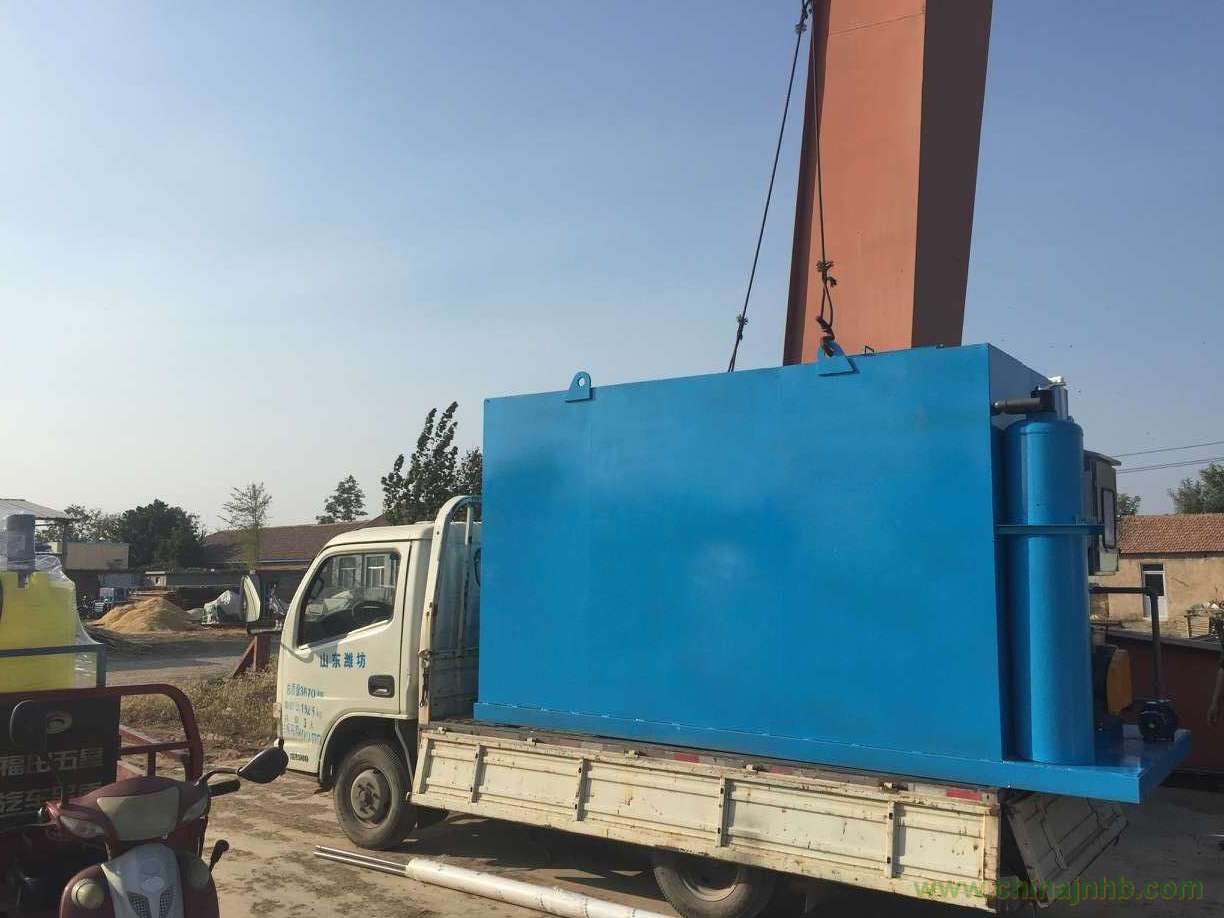

隨著經濟和人口的增長，對大自然的污染愈來愈受到人類的重視，在總結國內外生活污水處理裝置的運行經驗的基礎上，結合我公司自己的科研成果和工程實踐，設計出一種可地埋設置的成套有機廢水處理裝置，其設備采用九十年代后期國內外先進工藝和生產制造技術，生產出以玻璃鋼、不銹鋼為主要原料的LHC型系列污水處理設備。其目的主要是使生活污水和與之類似的工業有機廢水經該設備處理后達到用戶要求的排放標準。該設備主要用于居住小區(含別墅小區)、高級賓館、醫院、綜合辦公樓和各類公共建筑的生活污水處理，經該設備處理的出水水質，達到國家排放標準。全套設備均可埋設于地下，故亦稱"地埋式生活污水處理設備"。
本公司地埋式生活污水處理設備采用國際先進的生物處理工藝，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，占地少，維護方便等優點。我公司也可根據客戶要求同時配套中水回用設備。
二、產品特點
1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。
2、二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。
3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階斷，產泥量少，僅需三個月(90天)以上排一次泥(用糞車抽吸或脫水成泥餅外運)。
4、該地埋式生活污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。
5、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。
三、 地埋式生活污水處理裝置的幾種使用方法
? 能夠處理生活系統綜合性廢水及其相類似的有機污水；
? 采用玻璃鋼、不銹鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達 50 年以上；
? 全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；
四、地埋式生活污水處理裝置的適用范圍
1、賓館、飯店、療養院、醫院；
2、住宅小區、村莊、集鎮；
3、車站、飛機場、海港碼頭、船舶；
4、工廠、礦山、部隊、旅游點、風景區；
5、與生活污水類似的各種工業有機廢水
