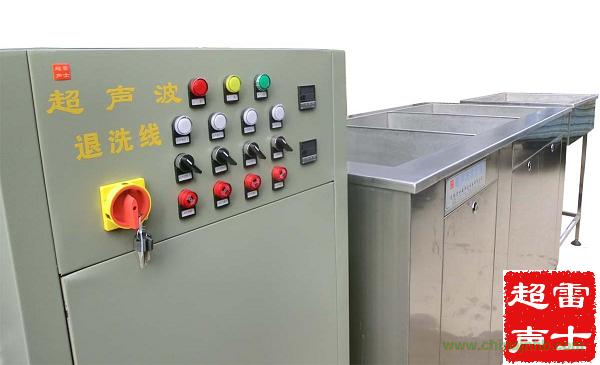

環保型雷士超聲波退洗線

用   途：   此設備主要用于適用于線路板重工,返工,印刷錯誤即印刷不良之工序,降低報廢率。

一、技術參數

外形尺寸（mm）  5600*2500

退洗槽（mm）    內徑800*680*1100

超聲波清洗槽（mm）    內徑800*680*1100

水洗槽（mm）        內徑800*680*1100

洗板臺（mm）    內徑900*700*1300

電控箱（mm）    700*600*1650

天車（mm）  5600*2500*2300

二、設備特性

1、自動電動葫蘆吊裝掛籃設計，可實現掛籃上下和左右移動，操作方便。

2、槽體上方加裝抽風系統環抱對人體無害。

3、退洗槽和清洗槽加裝超聲波,能更有效清洗塞孔板內油墨,不需人工二次清洗。

三、操作說明

1.打開設備總電源,啟動加熱開關。

2.溫控顯示器顯示數值到75-80度時方可開啟超聲波控制器。

3.將需退洗板插入退洗掛籃,掛上天車,啟動天車將掛籃送入退洗槽，根據藥水確定退洗時間。

4.將退洗好的板在依次放入清洗槽水洗槽即可完成一道工序。

四、構造說明

 設備由天車、退洗槽、清洗槽、水洗槽、洗板臺、棧臺共同組成。

1.天車：主體材質為45#工字鋼焊接而成，表面刷橘紅色防腐油漆。天車葫蘆為電動作業,載重1.5噸。

2.退洗槽、清洗槽：主體材質SUS316L焊接，內部安裝超聲波發生器四套，每槽各配置兩套1200w,分布于槽前后側壁。墊腳高度200MM,便于連接排水管道，每槽配置3000W加熱管2支，放板平臺1個，配置液位開關。

3.水洗槽：主題材質SUS304焊接，內部安裝兩支打氣管，放板平臺1個。

4.洗板臺：主題材質SUS304。

5.棧臺：主題材質SUS304，含綠色棧板1套。

6.踏板高度：300mm。用SUS304板料做邊框固定。

7.電控箱上設計2個定時器，時間設定范圍0-10小時，退洗槽放置板子到達設定時間發出警報提醒人員取出板子。

注意事項

定期檢修天車行進輪，天車懸掛鋼絲，保證運行安全。槽體內部廢液定時排放，排放后需用清水沖洗，打氣管需定期清洗，防止堵塞氣孔。

五、售后服務

1、 本公司所售機臺自交貨日期起享有一年之免費服務

2、 在一年保固期內，作定期保養及定期巡視

3、 如有下列情形之一者，在免費保養服務之期間內，酌收材料費或服務費

工人操作不當，或本身使用不慎而導致之損壞；

自行改裝或修理所發生之故障。
