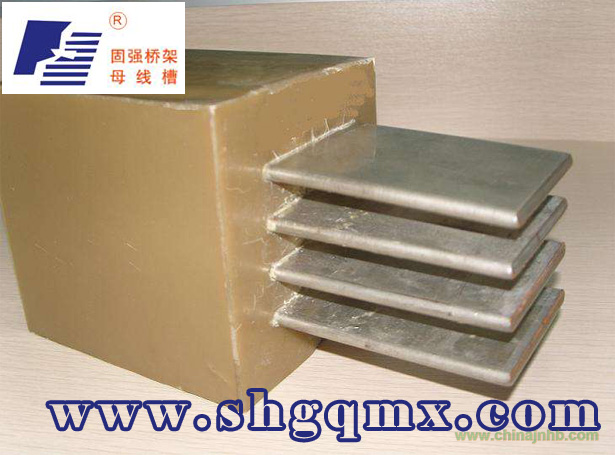

防水型母線槽是無金屬外殼母線槽，采用特殊的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。

防水型母線槽又稱樹脂澆注母線槽。

防水型母線槽

防水型母線槽

一、使用范圍

防水型母線槽適用于額定電壓750V以下，額定工作電流250-7500A，頻率50-60HZ的輸配電系統。

二、結構性能

1、防水型母線槽采用合理的“三明治”相線緊密疊壓結構設計，使母線槽外形更加緊湊，體積更小，并增加了母線系統的動熱穩定性，使母線具有阻抗低，電壓降低的優點。

2、外殼采用不飽和聚酯樹脂加石棉等無機材料整體澆注而成，樹脂中添加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線系統的抗沖擊能力和使用壽命。

3、使用“Y”型專用防水性接頭，連接可靠方便。

三、絕緣配置

防水型母線槽絕緣介質主要采用高級絕緣材料——聚酯亞胺，絕緣等級為H級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能最佳產品。

四、主要技術參數

1、防水型母線槽防護等級為IP67，可防止海浪沖擊以及長時間沉水安全實用，適用于戶外，水底及有腐蝕氣體的使用環境，母線槽一經正常安裝使用，無須維修保養。

2、母線系統能承受3750V工頻耐壓，歷時1MIN無擊穿和閃絡現象。

3、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
