大跨距電纜橋架是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。

    大跨度電纜橋架可分為梯級式、托盤式、槽式，分別用T、 P、 C 表示，支撐間距＜6mm，當跨度〉6mm時可接受特殊定貨。

該產品具有強度高、跨距大、重量輕、負載大、防腐好、外形美等六大特點

施工方案依據現場施工條件、鋼桁架特點、工期因素等,主桁架系統采用“地面組裝、成對拼裝、整體吊裝、雙機抬吊”的施工方法,“由兩邊向中間分區安裝”的原則施工。

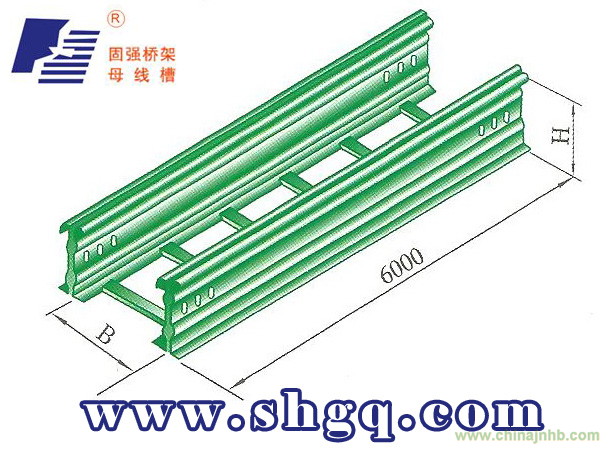

說明 1、DJ型大跨距匯線橋架可分為梯級式、托盤式、槽式，分別用T、P、C。

2、梯級式匯線橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架，具有防塵、防干擾性能。

3、支撐間距<6mm，當跨距>6mm時可接受特殊訂貨。

4、槽式、托盤式、梯級式載荷性能參照。

型號 B 跨距 載荷 單重kg

SHGQ-T-10-3 300 ≤6 80 113.52

SHGQ-T-10-4 400 130.51

SHGQ-T-10-5 500 139.98

SHGQ-T-10-6 600 150.90

SHGQ-T-10-8 800 173.81

型號 B 跨距 載荷 單重kg

SHGQ-P-15-3 300 ≤6 48 179.41

SHGQ-P-15-4 400 224.11

SHGQ-P-15-5 500 252.70

SHGQ-P-15-6 600 274.14

SHGQ-P-15-8 800 321.17

型號 B 跨距 載荷 單重kg

SHGQ-C-15-3 300 ≤6 48 183.41

SHGQ-C-15-4 400 248.23

SHGQ-C-15-5 500 269.52

SHGQ-C-15-6 600 287.66

SHGQ-C-15-8 800 346.62

型號 B 跨距 載荷 單重kg

SHGQ-T-15-2 200 ≤6 80 195.26

SHGQ-T-15-3 300 203.78

SHGQ-T-15-4 400 223.73

SHGQ-T-15-5 500 237.46

SHGQ-T-15-6 600 250.70

SHGQ-T-15-8 800 279.06

型號 B 跨距 載荷 單重kg

SHGQ-P-15-2 200 ≤6 40 215.83

SHGQ-P-15-3 300 238.46

SHGQ-P-15-4 400 296.23

SHGQ-P-15-5 500 321.42

SHGQ-P-15-6 600 347.58

SHGQ-P-15-8 800 371.82
