刷式觸摸屏過濾器控制箱GLQ-38
1、概述
全自動智能過濾器具有電動刷式、吸式、導向式、多芯式等多種過濾工作方式的過濾設備。充分根據實際的自動清洗過濾器設備的各種工況和控制流程，進行完整高效的控制方式，具有節省成本、工作高效可靠等優點。 控制箱采用當前主流的高速CPU芯片配合全彩5寸觸摸屏顯示，具有顯示直觀、操作簡易、可視化程度高等特點，具有多種保護和報警機制，并且工作方式支持時間、壓差啟動清洗，只需要根據需要接入水質壓源設定控制的要求參數，即可工作。 控制箱體積小巧而且密封性好，可直接安裝在過濾器設備的上，只需接入水壓、電源和相應的輸入輸出即可工作 。
2、產品選型
|
產品
|
進水壓力傳感器
|
出水壓力傳感器
|
壓差開關信號
|
遠控信號
|
暫停計時
|
正向限位
|
反向限位
|
濾芯計數
|
主電機
|
轉向閥
|
電動閥
|
報警信號
|
清洗信號
|
運行信號
|
485通訊
|
|
刷式
|
有
|
有
|
有
|
有
|
有
|
|
|
|
有
|
|
有
|
有
|
有
|
有
|
有
|
|
吸式
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
有
|
|
有
|
有
|
有
|
有
|
有
|
|
導向式
|
有
|
有
|
有
|
有
|
有
|
|
|
|
|
有
|
有
|
有
|
有
|
有
|
有
|
|
多芯式
|
有
|
有
|
有
|
有
|
有
|
|
|
有
|
有
|
|
有
|
有
|
有
|
有
|
有
|
3、壓力引入
壓力引入 壓力引入方式采用PU管接入，PU管規格為8*5或者6*4兩種，壓力引入為常溫水質，水壓范圍為0-1.2Mpa 壓力分為入口壓力和出口壓力，注意接入口標簽標示，不可接錯接反。

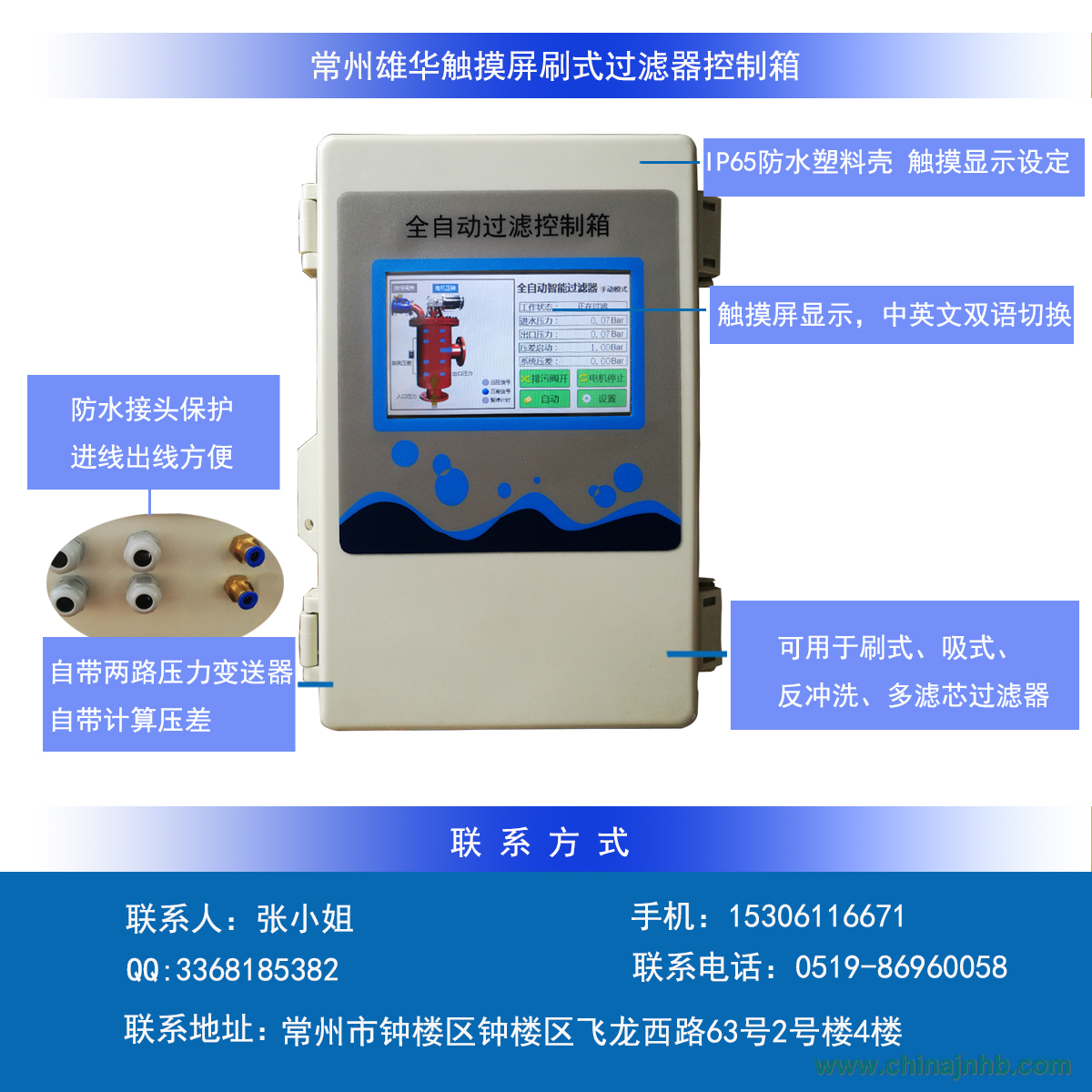

外觀1、
2、手動模式
3、自動模式
4、參數設置界面
5、時間參數設置
6、壓力參數
7、控制方式選擇
8、輸入輸出特性
9、電氣接線圖
10、參數功能一覽表
