一、功能概述
控制箱配套過濾設備工作，自動控制流程包括過濾和排污兩大工藝，排污工藝由反洗、正洗步驟組成。系統工藝控制模式有：定時模式和壓差模式。
自動控制各工藝步驟時間可靈活設置；
手動控制時可設置工藝步驟組合動作或單獨設置任一閥門動作。
二、性能指標
□通用指標
|
額定電壓
|
AC100V---AC240V
|
|
工作環境
|
環境溫度：0℃~40℃
相對濕度：35%~85% RH
|
|
繼電器無源輸出
|
負載能力2A/路
|
|
無源開關點輸入
|
匹配阻抗1000Ω
|
□ 其他
|
通訊
|
Modbus-RTU
|
|
顯示
|
5寸彩色觸摸屏
|
|
參數
|
掉電保存
|
|
語言
|
中文
|
三、安裝事項
□端子布置圖
|
端子名稱
|
功能定義
|
備注
|
|
L
|
24V開關電源輸入
|
AC100V-240V 35W
|
|
N
|
|
A1+
|
與Modbus-RTU上位機通訊RS485
|
推薦使用雙絞線
波特率9600
距離500M
|
|
B1-
|
|
A2+
|
|
B2-
|
|
COM
|
開關點輸入公共端
|
外部輸入開關信號阻抗≤1000Ω
|
|
X1
|
壓差信號輸入
|
|
X2
|
保留
|
|
X3
|
保留
|
|
X4
|
保留
|
|
X5
|
保留
|
|
COM1
|
電動閥輸出公共端
|
電動閥輸出
AC220-1A(單路)
DC24V-1A(單路)
|
|
Y1A-Y7A
|
電動閥開閥輸出
|
|
Y1B-Y7B
|
電動閥關閥輸出
|
□電動閥輸出接線方式：
由YXA、YXB成對的無源繼電器輸出接點驅動電動閥，驅動源YXA打開電動閥,驅動源YXB關閉電動閥。詳見附錄。
四、系統工作模式
□自動控制模式介紹
工作模式：定時模式和壓差模式共存
定時模式：以設定制水周期時間為條件，計時達到設定之后就開始清洗程序；
壓差模式：以壓差輸入點檢測到信號為準，進入清洗流程；
□自動模式動作示意圖
過濾工藝：1、5號閥打開, 2、3、4號閥關閉；
反洗工藝：2、3號閥打開, 1、4、5號閥關閉；
正洗工藝：1、4號閥動作, 2、3、5號閥關閉；
|
|
1#閥
|
2#閥
|
3#閥
|
4#閥
|
5#閥
|
|
過濾
|
●
|
○
|
○
|
○
|
●
|
|
反洗
|
○
|
●
|
●
|
○
|
○
|
|
正洗
|
●
|
○
|
○
|
●
|
○
|
□手動控制
可進行組合功能手動操作和單獨閥門手動操作。
詳見操作頁面介紹。
五、操作頁面
□操作界面
左側視窗為設備運行示意圖；右側邊欄為狀態顯示；
強制過濾、強制排污可打斷當前運行工藝，直接進入過濾或排污過程；
□手動控制頁面
1#閥 至 5#閥為5路閥門控制點，可單擊進行開/關切換；
過濾、反洗、正洗為系統工作的幾種工藝狀態,單擊進行狀態切換,閥門輸出指示對應狀態信息；
□參數設置頁面
可根據各工藝所需時間設置對于步驟控制時間長度；閥門動作時間為電動閥輸出持續時間，為保護電動閥，輸出時間達到后自動關閉；
六、安裝尺寸：

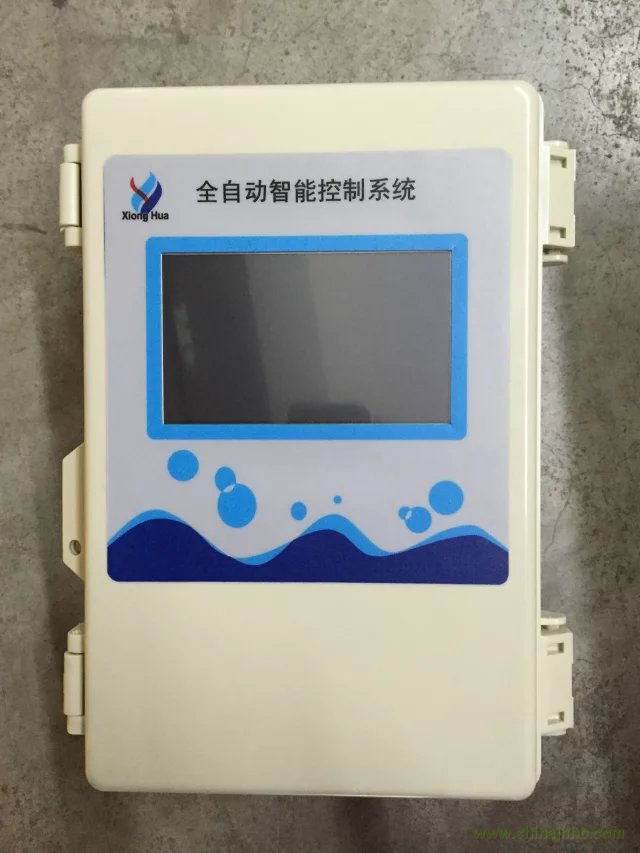

箱體采用IP65等級防水箱體
產品外觀尺寸：
長*寬*厚=290*190*140mm。
背面的固定孔尺寸為:
250*150,
底部固定的螺絲采用5mm螺絲
