SBD3101系列防爆燈
產品特色

1.  燈具防爆型式為復合型，適用于爆炸危險場所照明使用。
2.  燈具由光源腔、電器箱和接線腔構成，密閉式設計。
3.  鋁合金壓鑄電器箱內含鎮流器、接線端子等電器。光源腔外殼由純鋁成型，內部設有鏡面反射器。燈具外表面聚脂噴涂。
4.  聚碳酸脂棱晶透光罩，卡扣夾持式連接。鎮流器箱側面開蓋結構。
5.  燈具具有耐腐蝕性好，發光效率高，照射范圍廣，光線柔和，經久耐用之優點。
6.  燈具設有橡膠密封墊，密封可靠，防護性能好。
7.  燈具造型新穎、美觀大方，安裝維護方便，適用低棚照明。
8.  本燈具適用管吊式、吸頂式、吸壁式和立桿式安裝。（見安裝示意圖）
9.  光源采用較小功率HID氣體放電光源和其它光源（E27燈座）。

二.   用范圍
 適用于IIA、IIB、IIC類含有爆炸性氣體環境，溫度組別為T1～T4 或T1～T5的2區室內外危險場所照明。
三.   燈具型號及含義

選型舉例：例如SBD3101-N150A表示隔爆型常用防爆燈具系列，光源為150W高壓鈉燈，管吊式安裝。
四. 技術參數（技術條件）
1.  執行GB3836.1、 GB3836.2，和GB3836.3爆炸性氣體環境用電氣設備》（等效于IEC60079和EN系列標準）。
2.  防爆標志: Ex ed??CT4； Ex ed??CT5
3. 外殼防護等級：IP65。
4. 防腐等級：WF2。
5. 適用光源：白熾燈；緊湊型熒光燈；自鎮流汞燈；熒光高壓汞燈；高壓鈉燈；金屬鹵化物燈
6. 額定工作電壓：220V  50Hz。
7. 引入口：G3/4”
8. 電纜外徑：?9～?10.5mm。

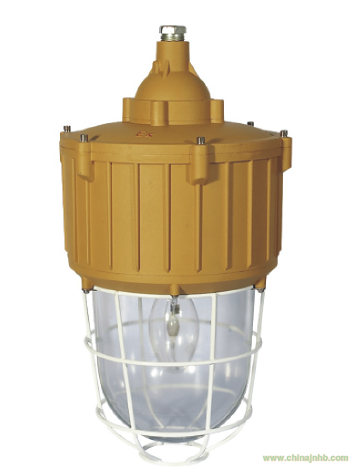

五． 燈具外形：


六．安裝型式（示意圖）：

安裝形式配置件一覽表：

  注：選配件用戶應根據需要在訂貨時另外選購。燈具與安裝基座連接螺栓用戶自備。
七.配光曲線
