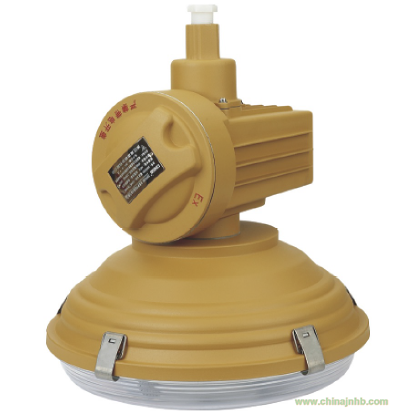

一. 產品特色
1. 燈具防爆型式為復合型或粉塵防爆型，適用于爆炸危險場所照明使用。
2. 燈具由光源腔、電器箱和接線腔構成，密閉式設計。
3. 鋁合金壓鑄鎮流器箱內含鎮流器、接線端子等電器。光源腔外殼由純鋁成型，內部設有鏡面反射器。燈具外表面聚脂噴涂。
4. 聚碳酸脂棱晶透光罩，卡扣夾持式連接。鎮流器箱側面開蓋結構。
5. 燈具具有耐腐蝕性好，發光效率高，照射范圍廣，光線柔和，經久耐用之優點。
6. 燈具設有橡膠密封墊，密封可靠，防護性能好。
7. 燈具造型新穎、美觀大方，安裝維護方便，適用中低棚照明。
8. 本燈具適用管吊式、吸頂式、吸壁式和立桿式安裝。（見安裝示意圖）。
9. 電磁感應燈光源，功率因數高，高光效，使用范圍廣，長期使用免維護。
二. 電磁感應燈特點
1. 電磁感應燈無電極和燈絲，具有超長壽命，長年使用免維護，壽命是白熾燈的70多倍，金屬鹵化物燈5～6倍。
2. 高效節能，有效發光效率約139Plm/w，功率因數高達0.99，比白熾燈節電80%。
3. 穩定性好，在電壓波動180～250V范圍內仍可正常啟動穩定工作。
4. 綠色環保，通過國家EMC檢驗，無電磁污染、無頻閃，眼睛不易疲勞。
5. 瞬時啟動，啟動和再啟動時無須延時，可瞬時點亮。
6. 光源顯色性好，顯色指數≥80。
三. 適用范圍
適用于IIA、IIB、IIC類含有爆炸性氣體環境，溫度組別為T1～T4的2區室內外危險場所或20區、21區、22區爆炸性或可燃性粉塵場所室內外的照明。
四. 燈具型號及含義
選型舉例：例如 SBD1105-YQL80C表示隔爆型免維護系列防爆燈具，電磁感應燈光源，功率80W，吸壁式安裝。
五. 技術參數（技術條件）
1. 執行GB3836.1、 GB3836.2和GB3836.3《爆炸性氣體環境用電氣設備》（等效于IEC60079和EN系列標準）; GB12476.1《可燃性粉塵環境用電氣設備》（等效于IEC61241和EN系列標準）。
2. 防爆標志: Ex ed??CT3。 粉塵防爆標志：DIP A20 TA.T4
3. 外殼防護等級：IP65。
4. 防腐等級：WF2。
5. 適用光源：電磁感應燈80W、120W。
6. 額定工作電壓：220V 50Hz。
7. 引入口：G3/4”或φ44mm。
8. 電纜外徑：?9～?10.5mm。
|
規格型號
|
額定功率（W）
|
工作電流（A）
|
防爆標志
|
光源光通量（lm）
|
有效光通量（Plm）
|
燈具重量(kg)
|
|
SBD1105-YQL80
|
80
|
0.42
|
Ex ed??CT3
DIP A20 TA.T4
|
6780
|
11080
|
|
|
SBD1105-YQL120
|
120
|
0.60
|
10170
|
16600
|
|
六． 燈具外形：
七．安裝型式（示意圖）：
安裝形式配置件一覽表：
注：選配件用戶應根據需要在訂貨時另外選購。燈具與安裝基座連接螺栓用戶自備。
八．配光曲線
