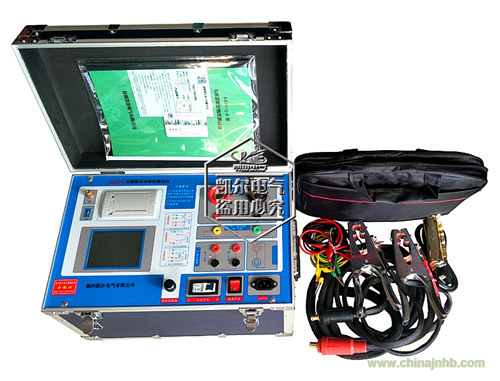

KEHGQ-Ⅰ型互感器特性綜合測試儀
一、設計用途
KEHGQ-Ⅰ型互感器特性綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場互感器特性綜合檢測。
二、主要特征
1、支持檢測CT和PT；
2、滿足GB1207、GB1208等規程要求；
3、無需外接其它輔助設備，單機即可完成所有檢測項目；
4、自帶微型快速打印機、可直接現場打印測試結果；
5、采用智能控制器，操作簡單；
6、大屏幕液晶，圖形化顯示接口；
7、按規程自動給出CT/PT（勵磁）拐點值；
8、自動給出5％和10％誤差曲線；
9、可保存3000組測試資料，掉電后不丟失；
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告；
11、小巧輕便≤22Kg，非常利于現場測試。

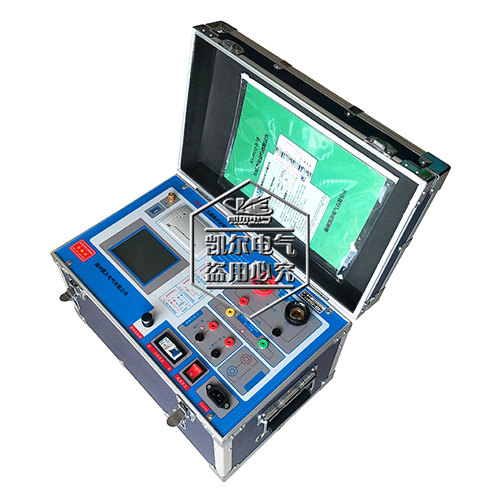

三、儀器面板說明
1 —
設備接地端子
2
— U盤轉存口
3 —
打印機
4 —
液晶顯示器
5 — 控制器
6 —
過流保護（功率）開關
7 — P1、P2：CT變比/極性試驗時，大電流輸出端口
8
— S1、S2：CT變比/極性試驗時，二次側接入端口
9 — K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口
10 — A、X ：PT變比/極性時，一次側接入端口
11 — a、x ：PT變比/極性時，二次側接入端口
12 — 主機電源開關
13 —
主機電源插座
四、主要測試功能（見下表）
|
C T
|
P T
|
|
伏安特性（勵磁特性）曲線
|
伏安特性（勵磁特性）曲線
|
|
自動給出拐點值
|
自動給出拐點值
|
|
自動給出5％和10％的誤差曲線
|
變比測量
|
|
變比測量
|
極性判斷
|
|
極性判斷
|
交流耐壓測試
|
|
一次通流測試
|
鐵心退磁
|
|
交流耐壓測試
|
|
|
鐵心退磁
|
|
五、主要技術參數（見下表）
|
項 目
|
參 數
|
|
工作電源
|
AC220V±10％ 、50Hz
|
|
設備輸出
|
0～1000V（20A峰值）
注：0～5A為真實值，大于5A～20A為計算值
|
|
大電流輸出
|
0～600A
|
|
勵磁測量精度
|
≤0.5％（0.2％ 讀數+0.3％×量程）
|
|
CT
變比測量
|
范圍
|
≤3000A/1A （15000A/5A）
|
|
精度
|
≤0.5％
|
|
PT
變比測量
|
范圍
|
≤500KV
|
|
精度
|
≤0.5％
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90％，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：410mm×260mm×340mm， 重量：≤22Kg
|
六、工作條件
1、輸入電壓AC220V±10％、額定頻率 50Hz；
2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3、參數對應的環境溫度是23℃±5℃；
產品標簽：互感器測試儀 互感器特性綜合測試儀
CT伏安特性測試儀 PT伏安特性測試儀
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
