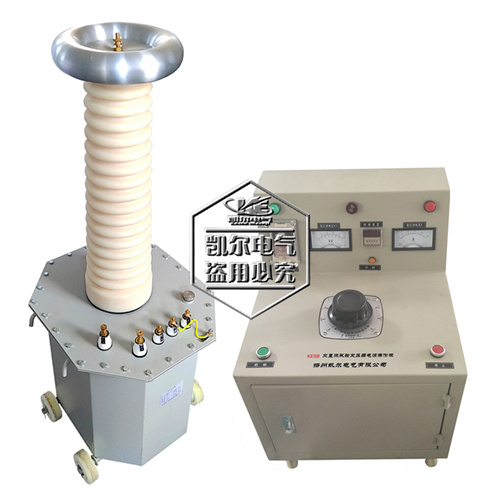

KESB型系列特種輕型交流高壓試驗變壓器
（工頻交流耐壓試驗裝置）
一、交流高壓試驗變壓器 產品概述:
KESB型系列交流高壓試驗變壓器是按試驗變壓器國家標準DL/T848.2-2004要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中常規的儀器。
二、交流高壓試驗變壓器 技術參數
|
規 格
|
容 量
(kvA)
|
高壓輸出
|
低壓輸出
|
儀 表
|
變 比
|
溫升℃
|
|
電壓(kv)
|
電流(mA)
|
電壓(v)
|
電流(A)
|
電壓(v)
|
高/儀
|
30分鐘
|
|
1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
100
|
500
|
10
|
|
3/50
|
3
|
50
|
60
|
200
|
15
|
100
|
500
|
10
|
|
5/50
|
5
|
50
|
100
|
200
|
25
|
100
|
500
|
10
|
|
10/50
|
10
|
50
|
200
|
200
|
50
|
100
|
500
|
10
|
|
20/50
|
20
|
50
|
400
|
380
|
53
|
100
|
500
|
10
|
|
30/50
|
30
|
50
|
600
|
380
|
79
|
100
|
500
|
10
|
|
50/50
|
50
|
50
|
1000
|
380
|
120
|
100
|
500
|
10
|
|
5/100
|
5
|
100
|
50
|
380
|
13
|
100
|
1000
|
10
|
|
10/100
|
10
|
100
|
100
|
380
|
26
|
100
|
1000
|
10
|
|
20/100
|
20
|
100
|
200
|
380
|
53
|
100
|
1000
|
10
|
|
30/100
|
30
|
100
|
300
|
380
|
79
|
100
|
1000
|
10
|
|
50/100
|
50
|
100
|
500
|
380
|
132
|
100
|
1000
|
10
|
|
100/100
|
100
|
100
|
1000
|
380
|
263
|
100
|
1000
|
10
|
|
20/150
|
20
|
150
|
130
|
380
|
53
|
150
|
1000
|
10
|
|
30/150
|
30
|
150
|
200
|
380
|
79
|
150
|
1000
|
10
|
|
50/150
|
50
|
150
|
330
|
380
|
132
|
150
|
1000
|
10
|
|
100/150
|
100
|
150
|
665
|
380
|
263
|
150
|
1000
|
10
|
|
50/200
|
50
|
200
|
250
|
380
|
132
|
150
|
1000
|
10
|
|
100/200
|
100
|
200
|
500
|
380
|
263
|
200
|
1000
|
10
|
|
200/200
|
200
|
200
|
1000
|
380
|
526
|
200
|
1000
|
10
|
|
300/200
|
300
|
200
|
1500
|
380
|
790
|
200
|
1000
|
10
|
|
100/300
|
100
|
300
|
330
|
380
|
263
|
300
|
1000
|
10
|
|
200/300
|
200
|
300
|
665
|
380
|
526
|
300
|
1000
|
10
|
|
300/300
|
300
|
300
|
3000
|
380
|
790
|
300
|
1000
|
10
|
三、試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式：Pn=kVn2WCt10-9
式中：Pn-標稱試驗變壓器容量（KVA）；k -安全系數；
Vn-試驗變壓器的額定輸出高壓的有效值（KV）；
W
-角頻率，W=2πf,f為試驗電源的頻率；
Ct-被試品的電容量（PF）。
對于不同的試驗電壓Vn，選擇適當的安全系數k，標稱試驗電壓較低時，k值可取高一些；以下列出不同的試驗電壓Vn，所選用的安全系數k值，供參考：
Vn=50～100kV k=4；
Vn=150～300kV
k=3；
Vn≥300kV
k=2；
Vn≥1MV
k=1。
被測試設備的電容量Ct可由交流電橋測出。Ct的變化很大，應由設備的類型而定。典型數據如下：
棒形或懸式絕緣子 幾十微法；
電壓互感器 200～500PF；
分級套管 100～1000PF；
電力變壓器＜1000kVA 1000～1000PF；
電力變壓器＞1000kVA 1000～10000PF；
高壓電力電纜和油浸紙絕緣 250～300PF/m；
氣體絕緣 20～60PF/m；
封閉變電站，SF6氣體絕緣 100～10000PF。
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
