二、高壓開關機械特性測試儀 功能與特點：
2.1測試功能
（1）合（分）閘順序 （11）剛合（分）速度
（2）合（分）閘ZUI大時間 （12）ZUI大速度
（3）三相不同期 （13）平均速度
（4）同相不同期 （14）金短時間
（5）合（分）閘時間 （15）無流時間
（6）彈跳時間 （16）電流波形曲線(動態)
（7）彈跳次數 （17）時間行程曲線(動態)
（8）行程 （18）速度行程曲線(動態)
（9）超程 （19）可調電源(直流20V-270V)
（10）彈跳幅度
注：可調電源為開關操作電壓％比試驗之用，微機通訊接口為便于現場分析,要求微機和儀器同步使用，時間單位均為ms 速度
m/s 距離 mm
2.2特點
（1）以GB/T1984-2003《高壓交流斷路器》國內標準依據，以DL/T846.3-2004《高壓開關綜合測試儀》電力行業標準為參考設計研發；
（2）適且500KV電壓等級以?xún)?nèi)各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠?qū)崿F(xiàn)開關的單合、分、合分、合分合操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，自動保存數據，提供后期查詢，也可現場打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置及測試數據；
（9）機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器設備和高壓開關測試儀；
（10）能自動判別操作類型（合閘或分閘操作）并漢字提示；
（11）開關的動作控制分內部控制（本機發出合分閘命令），外部控制（外部控制對線圈通電）和手動合分，手動合分時無線圈帶電信號；
（12）能動態為您分析出斷路器每一運動點的時間、行程、速度之間的關系；
（13）可為您配置筆記本電腦及儀器上傳軟件，實現網上查閱和辦公室打印。
（1）環境組別：屬GB6587.1-1986《電子測量?jī)x器環境試驗總綱》中的Ш組儀器（即可在室外使用）。
（2）型式：便攜式
（3）包裝：鋁合金
（4）尺寸與重量：
主 機：440×300×150(mm) 5kg
附 件：440×300× 80(mm)
（5）工作電源：AC220V ±10％ 頻率：50Hz ±5％
（6）環境溫度：-10°C-40°C
相對濕度≤85％
（7）絕緣電阻：≤2MΩ
（8）介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。
（9）時間測試范圍：1-999.9ms
分辯率：0.1ms
（10）速度測試范圍：15m/s
分辯率：0.1m/s
（11）行程測試范圍：1-750 mm
分辯率：0.1mm

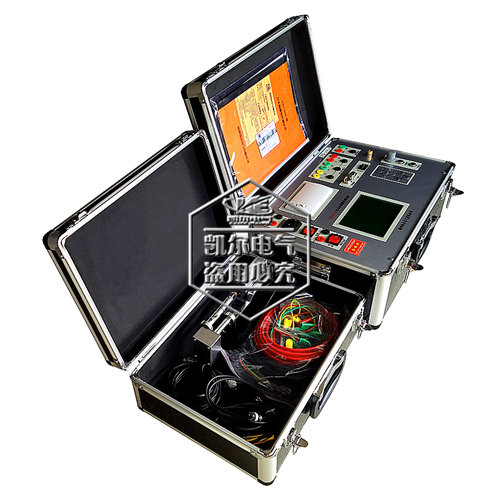

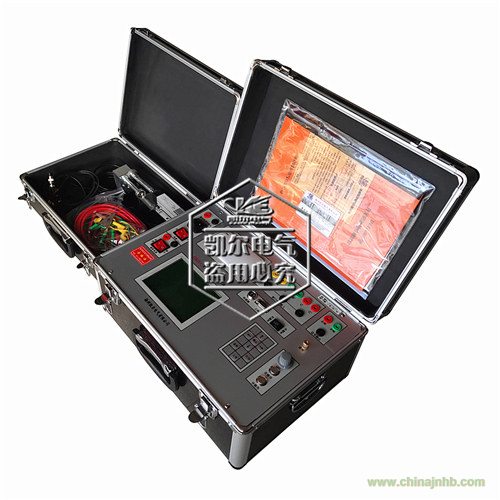

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
