智能電力監測儀型號
·ZYC-E：多功能電力監測儀(可測量電流/電壓/功率/功率因素/頻率/電能/RS485通訊)；
·ZYC-Z：多功能網絡測控儀(電力基本參數+開關量輸入+開關量輸出)；
·ZYC-ZH：多功能諧波分析儀(ZYC-Z +諧波測量分析)；
·ZYC-ZF：帶多費率電能表(ZYC-Z +多種費率計量)；
智能電力監測儀選型圖
·ZYC-E2S4(400V/5A)：紹興中儀的多功能智能電力監測儀，3排LED數碼管顯示，輸入AC400V/5A。

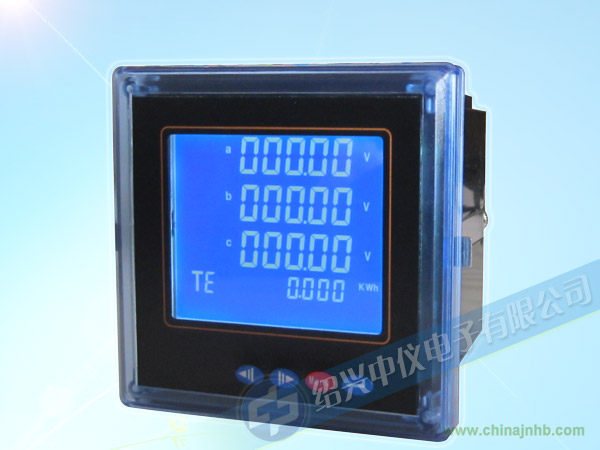

·ZYC-Z9SY(400V/1A)：代表本公司的多功能網絡電力測控儀，高清LCD液晶顯示，輸入AC400V/1A，供電電源AC220V。
·ZYC-ZH9SY(AC400V/5A)：感謝您選用紹興中儀的ZYC-ZH系列智能諧波分析儀，輸入交流400V電壓力/1A電流，供電AC220V，外形96*96mm，采用LCD液晶顯示。
技術參數
|
性能
|
參數
|
|
輸入信號測量
|
網絡
|
三相三線、三相四線
|
|
電壓
|
額定值
|
AC100V、400V（訂貨時請說明）
|
|
過負荷
|
持續：1.2 倍 瞬時：10倍/10s
|
|
功耗
|
＜1VA(每相)
|
|
阻抗
|
≥500kΩ
|
|
精度
|
RMS測量，精度等級0.5
|
|
電流
|
額定值
|
AC1A、5A(訂貨時請說明)
|
|
過負荷
|
持續：1.2倍 瞬時：10倍/10s
|
|
功耗
|
<0.4VA(每相)
|
|
阻抗
|
<2mΩ
|
|
精度
|
RMS測量，精度等級0.5
|
|
頻率
|
40~60Hz，精度 0.1Hz
|
|
功率
|
有功、無功，視在功率、精度0.5級
|
|
諧波
|
三相電壓/電流21次諧波總含量(ZYC-ZH/ZF)
|
|
電能
|
四象限計量，有功精度1級，無功精度2級
|
|
顯示
|
可編程、切換、循環（LCD）顯示
|
|
電源
|
工作范圍
|
AC220V(可選AC/DC 85~264V)
|
|
功耗
|
諧波分析儀功耗≤5VA
|
|
輸出
|
數字接口
|
RS-485、MODBUS-RTU協議
|
|
脈沖輸出
|
2路電能脈沖輸出，光耦繼電器
|
|
開關量輸入
|
4路開關量輸入，干接點方式(ZYC-Z/ZH/ZF可選)
|
|
開關量輸出
|
4路開關量輸出，繼電器(ZYC-Z/ZH/ZF可選)
|
|
模擬量輸出
|
4路模擬量輸出（4~20mA/0~20mA可選ZYC-Z/ZH/ZF）
|
|
環境
|
工作環境
|
-10~55℃
|
|
存儲環境
|
-20~75℃
|
|
安全
|
耐壓
|
輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV
|
|
絕緣
|
輸入、輸出、電源對機殼>50MΩ
|
