顯示方式

LCD屏幕：128*64點陣白屏液晶顯示器/128*64點陣彩屏液晶顯示器。

產品精度：實時顯示：±0.2% F.S.、追憶精度：±0.2% F.S.（熱電偶應去掉冷端誤差）。

處理器

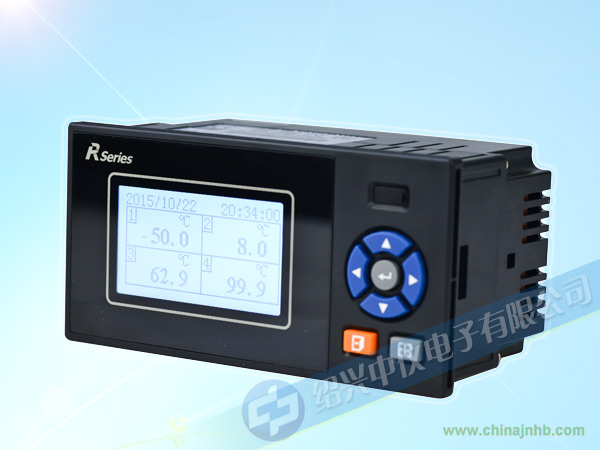

小型無紙記錄儀采用高性能的ARM Cortex-M3 32位的RISC內核，國內領先技術。

輸入參數

輸入規格：支持最大4路萬能模擬量輸入（輸入類型可通過組態自由設定）。

電壓輸入（DC）：0-5V、1-5V、0-20mV、0-100mV。

電流輸入（DC）：0-10mA、4-20mA、0-20mA。

電阻輸入：Res（0~400Ω）。

熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2。

熱電偶：S、B、K、T、R、E、N、J。

輻射高溫計：F1、F2。

鎢錸：WRe3-25、WRe5-26。

注意：其它輸入信號（如0-10V）或分度號（如PT1000）可在訂貨時注明，我廠提供定制方案。

誤差精度：熱電偶冷端補償誤差：±2℃。

時鐘誤差：±2秒/天。

輸出功能

配電輸出：支持1路給變送器集中配電+24VDC，最大配電電流＜60mA

變送輸出：最多支持2路通道的4-20mA標準電流變送輸出，負載能力500Ω（最大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸。

繼電器報警輸出：最多支持4路繼電器報警輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警。

通訊功能

通訊接口：提供RS232和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率（1200、4800、9600、19200、38400、57600）。

打印接口：RS232C直接連接微型打印機，波特率1200。

供電電源

小型無紙記錄儀為AC220V，50Hz交流電源供電；可定制支持24VDC（18VDC-36VDC）直流電源供電；或支持12VDC（9VDC-18VDC）直流電源供電。

注意：直流供電需在訂貨時向紹興中儀無紙記錄儀廠家注明。

工作環境

環境溫度：0～50℃（避免日光直曬）

環境濕度：0～85%R.H（無凝結，禁止在易燃、腐蝕性環境下工作）

海拔高度：<2000米。

儀表凈重

凈重：≤1.0Kg。
