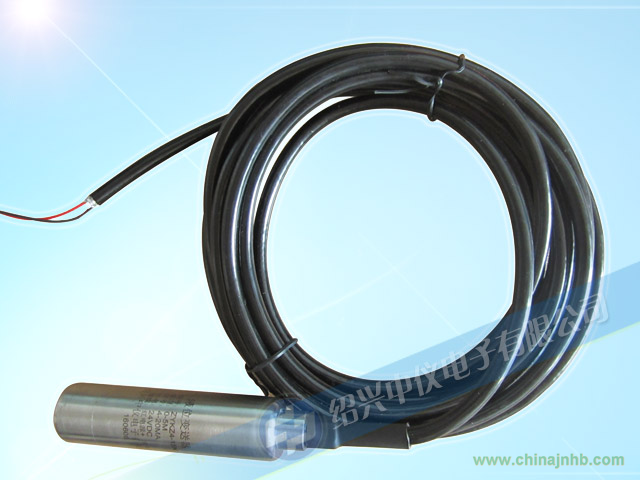

ZYK24系列投入式液位變送器采用特制的防水通氣電纜，使感壓膜片的背壓腔與大氣良好相通，測量液位不受外界大氣壓變化的影響，測量準確，長期穩定性好，并具有優良的密封及防腐性能，可直接投入水、油等液體（包括腐蝕性液體）中長期使用。聚四氟乙烯材料的外殼及電纜可測量多種強腐蝕性液體，投入式液位變送器價格與以下選型有關，如傳感器的測量范圍，線纜長度、傳感器膜片類型、安裝方式等。
選購型號
|
投入式液位變送器(ZYK24-X-X-X-X-XX-X-X)
|
|
測量范圍
|
|
1
|
0-1米
|
|
2
|
0-2米
|
|
3
|
0-3米
|
|
5
|
0-5米
|
|
10
|
0-10米
|
|
傳感器類型
|
|
A
|
擴散硅
|
|
B
|
陶瓷電容
|
|
C
|
陶瓷壓阻
|
|
連接方式
|
|
M
|
M33×2
|
|
F
|
DN25 PN1.6 HG5019-58
|
|
H
|
用戶特殊要求
|
|
安裝方式
|
|
D
|
頂裝式
|
|
E
|
底裝式
|
|
顯示方式
|
|
O
|
無顯示
|
|
O1
|
指針顯示
|
|
O2
|
液晶顯示
|
|
精度
|
|
1
|
0.5％
|
|
2
|
1％
|
|
防爆類型
|
|
N
|
普通型
|
|
I
|
本安型
|
|
D
|
隔爆
|
選型注意事項
·注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
·選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
·將投入式液位變送器安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確保產品及電源接地。
·關于導氣電纜長度的選取：一般比實際液位高度長10cm，不宜太長，如果現場到控制柜距離很遠，請選用優質導線電纜代替，不需要導氣電纜，導氣電纜做引線，使用中會出現問題，由于環境因素、工人因素如亂踩會使投入式液位變送器的導氣性能變差，亂壓造成氣不通，亂折容易把出氣口睹起來。建議用優質電纜代替，就不會出現以上故障了！
技術參數
·全封閉式電路，具有防潮、防結露、防滲漏功能。
·量程：0～20米。
·可選一體式和分體式。
·精度：0.25%FS。
·傳感器部分長約110mm, 直徑26mm。
·輸出：DC4-20mA兩線制，可選1-5V，0-5V等。
·過程連接：M20*1.5。
·傳感器膜片：316L。
·電源電壓：18-32VDC。
·介質溫度：常溫，不適合介質70攝氏度以上的高溫。
·電氣接口：M20×1.5。
·防爆標志：本安型iaⅡCT5；隔爆型dⅡBT4。
·過載壓力：額定量程的1.2倍。
·長期穩定性：量程的±0.3％（1年）。
·防護等級：IP65(壓力傳感器部分)。
·工作溫度：-20～60℃。
·溫度補償：-10～60℃。
·存儲溫度：-40～80℃。
·外殼材料：304不銹鋼。
·專用防水透氣電纜，不宜過長用作數據傳輸。
