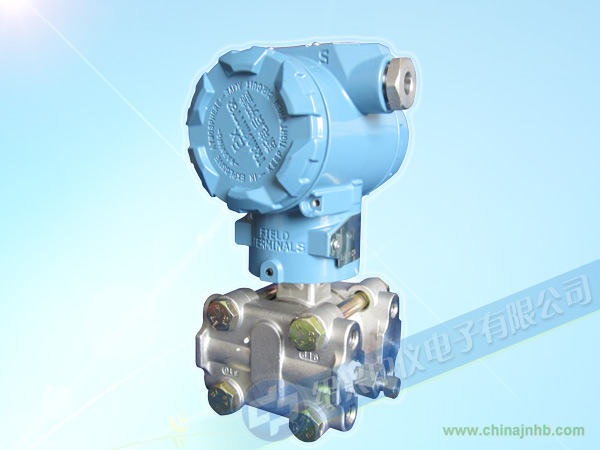

3851壓力變送器選型
|
ZYY3851
|
紹興中儀3851智能壓力變送器選型規格表
|
|
|
代碼
|
(差壓)壓力變送器類型
|
|
DR
|
智能微差壓變送器
|
|
DP
|
智能差壓變送器
|
|
HP
|
智能高靜壓變送器
|
|
AP
|
智能絕對壓力變送器
|
|
GP
|
智能表壓變送器
|
|
LT
|
智能法蘭式液位變送器
|
|
DP/GP
|
遠傳差壓、壓力變送器
|
|
|
代碼
|
量程
|
|
2
|
0-0.1~1KPa
|
|
3
|
0-1~6KPa
|
|
4
|
0-6~40KPa
|
|
5
|
0-40~250KPa
|
|
6
|
0-0.16~0.4MPa
|
|
7
|
0-0.4~2.5MPa
|
|
8
|
0-1.6~10MPa
|
|
9
|
0-4~25MPa
|
|
0
|
0-6~40MPa
|
|
|
代碼
|
功能
|
|
S
|
智能（HART協議）
|
|
|
代碼
|
結構材料
|
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
J1
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
|
|
J2
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|
|
J3
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
硅油
|
|
J4
|
316不銹鋼
|
316不銹鋼
|
鉭
|
硅油
|
|
J5
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
|
J6
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
|
J7
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
|
|
|
代碼
|
靜壓（MPa）
|
|
A
|
1
|
|
B
|
4
|
|
C
|
10
|
|
E
|
25
|
|
F
|
32
|
|
|
代碼
|
附加功能
|
|
M1
|
0~100%線性指示表
|
|
M3
|
LCD數字顯示器
|
|
B1
|
管裝彎安裝板
|
|
B2
|
板裝彎安裝板
|
|
B3
|
管裝平安裝板
|
|
C0
|
1/2NPT錐管內螺紋接頭
|
|
C1
|
1/2-14NPT引壓接頭后部焊接引壓管φ14
|
|
C2
|
丁字形螺紋接頭M20*1.5
|
|
d
|
隔爆型dIIBT4
|
|
I
|
本安型iaIICT6
|
|
3851
|
□
|
□
|
□
|
□
|
□
|
□
|
3851智能壓力變送器型號圖表
|
|
必選參數項
|
任選項
|
|
功能量程分類
|
序號
|
名稱
|
型號
|
測量范圍
|
靜壓(Mpa)
|
精度等級
|
|
1
|
微差壓變送器
|
3851DP2E
|
0-0.1-1KPa
|
1
|
0.5
|
|
4
|
|
2
|
差壓變送器
|
3851DP3E
|
0-1-6KPa
|
4
|
0.2或0.5
|
|
3
|
3851DP4E
|
0-6-40KPa
|
10
|
|
4
|
3851DP5E
|
0-40-250KPa
|
|
5
|
3851DP6E
|
0-0.16-1MPa
|
|
6
|
3851DP7E
|
0-0.4-2.5MPa
|
|
7
|
3851DP8E
|
0-0.16-10MPa
|
|
8
|
高靜壓差壓變送器
|
3851HP4E
|
0-6-40KPa
|
25
|
0.2或0.5
|
|
32
|
|
9
|
3851HP5E
|
0-40-250KPa
|
25
|
|
32
|
|
10
|
壓力變送器
|
3851GP3E
|
0-1-6KPa
|
|
0.2或0.5
|
|
11
|
3851GP4E
|
0-6-40KPa
|
|
12
|
3851GP5E
|
0-40-250KPa
|
|
13
|
3851GP6E
|
0-0.16-1MPa
|
|
14
|
3851GP7E
|
0-0.4-2.5MPa
|
|
15
|
3851GP8E
|
0-1.6-10MPa
|
|
16
|
3851GP9E
|
0-4-25MPa
|
|
17
|
3851GP0E
|
0-6-40MPa
|
|
18
|
絕對壓力變送器
|
3851AP4E
|
0-6-40KPa
|
|
0.2或0.5
|
|
19
|
3851AP5E
|
0-40-250KPa
|
|
20
|
3851AP6E
|
0-0.16-1MPa
|
|
21
|
3851AP7E
|
0-0.4-2.5MPa
|
|
22
|
3851AP8E
|
0-1.6-10MPa
|
|
23
|
法蘭式液位變送器
|
3851LT4E
|
0-6-40KPa
|
2.5
|
0.2或0.5
|
|
24
|
3851LT5E
|
0-40-250KPa
|
|
25
|
3851LT6E
|
0-0.16-1MPa
|
|
26
|
遠傳壓力變送器
|
3851GP4E
|
0-6-40KPa
|
|
<0.5
|
|
27
|
3851GP5E
|
0-40-250KPa
|
|
28
|
3851GP6E
|
0-0.16-1MPa
|
|
29
|
3851GP7E
|
0-0.4-2.5MPa
|
|
30
|
3851GP8E
|
0-1.6-10MPa
|
|
31
|
遠傳差壓變送器
|
3851DP3E
|
0-1-6KPa
|
2.5
|
0.5
|
|
32
|
3851DP4E
|
0-6-40KPa
|
|
33
|
3851DP5E
|
0-40-250KPa
|
|
34
|
3851DP6E
|
0-0.16-1KPa
|
|
35
|
3851DP7E
|
0-0.4-2.5KPa
|
訂貨須知
1、3851壓力變送器型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號必須填寫清楚、準確無誤。
3、3851壓力變送器如有正負遷移，必須注明遷移量數值。
4、差壓變送器如需配三閥組、節流裝置，需另行注明。
5、智能3851壓力變送器根據用戶規定的量程校驗。如用戶無規定，紹興中儀將壓力變送器調校至最大量程，這種校驗將在室溫、常壓下進行。
6、需要標注工位號時，應在訂貨3851壓力變送器時注明。
7、選項購遠傳3851壓力變送器時，還應根據不同遠法蘭選型表按需要確定。
8、如果遠傳壓力變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
9、3851壓力變送器接觸介質O形密封環的材料有丁腈橡膠和氟橡膠等。
