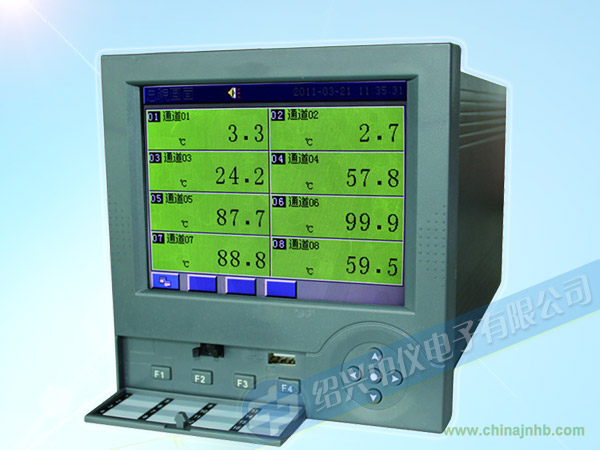

5.6寸彩屏16路無紙記錄儀常規選型參考：ZYW130RG1010001280001A（ZYW130RG系列彩色無紙記錄儀含1路萬能輸入/送USB接口方便備份數據/AC85-260V寬電壓供電設計/5.6寸高清液晶液/訂貨可送2路繼電器報警/2014年可免費升級到248M內存）。
|
ZYW130-RG
|
5.6寸彩屏16路無紙記錄儀參數說明
|
|
外形尺寸
|
1
|
150×150×220mm，1～8通道，含128M內存
|
|
2
|
150×150×325mm，9～16通道，含128M內存
|
|
模擬輸入通道數量
|
01
|
1個通用模擬量萬能輸入通道
|
|
02
|
2個通用模擬量萬能輸入通道
|
|
…
|
… …
|
|
16
|
16個通用模擬量萬能輸入通道
|
|
模擬輸出通道數量
|
0
|
無4～20mA輸出
|
|
1
|
1路4～20mA輸出
|
|
…
|
… …
|
|
8
|
8路4～20mA輸出
|
|
報警輸出數量
|
00
|
無繼電器輸出
|
|
01
|
1個繼電器輸出
|
|
…
|
… …
|
|
12
|
12個繼電器輸出
|
|
儀表內存容量
|
128
|
128M存儲容量
|
|
248
|
248M存儲容量
|
|
PID調節功能
|
0
|
無此功能
|
|
1
|
含PID調節功能(不含通道）
|
|
流量補償、累積功能
|
0
|
無此功能
|
|
1
|
含多種累積補償功能
|
|
PC通訊功能
|
0
|
無通訊接口
|
|
1
|
RS232通訊接口
|
|
2
|
RS485通訊接口
|
|
USB接口（U盤轉存功能）
|
0
|
無此功能
|
|
1
|
USB數據轉存功能
|
|
儀表工作電源
|
A
|
AC85～265V，45～55Hz
|
|
附件
|
微型打印機（含電源）
|
|
記錄儀上位管理軟件
|
|
RS485/RS232轉換模塊
|
|
備注：16路無紙記錄儀輸入輸出通道數之和最多為16，130RG1最多配6個報警繼電器/130RG2最多配12個報警繼電器
|
產品特點
16路彩屏無紙記錄儀畫面信息豐富，操作簡單，界面友好；
全隔離萬能輸入，支持多種模擬量信號輸入，無需更換模塊，通過軟件設置即可；
采用大容量的FLASH閃存芯片存儲歷史數據，掉電不丟失數據；
標準串行通訊接口：RS-232和RS-485；支持Modbus RTU協議；
剪貼板的復制和粘貼功能方便用戶參數設置；
16路彩屏無紙記錄儀可自定義工程位號、工程單位；
內置GB2312 二級漢字字庫，包含6500 個漢字；
支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，解決了單位及漢字位號的輸入問題。漢字位號、單位自定義組合輸入；
配備標準USB 接口，支持USB1.1、2.0 U盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；
支持外接微型打印機，滿足用戶現場打印的需求；
支持流量積算和PID調節功能。
主要功能
|
16路模擬量萬能輸入
|
八回路PID控制
|
報警類型、時間自動記錄
|
小信號切除功能
|
|
16路24V配電輸出
|
12個報警輸出
|
流量模型運算功能
|
組態拷貝功能
|
|
8路模擬量輸出
|
USB2.0數據轉存接口
|
流量溫壓自動補償
|
超長歷史記錄
|
|
最大248Mb數據記錄總容量
|
中文位號輸入
|
累積年、月、日、報表
|
用戶權限管理
|
|
每通道容量可自由分配
|
RS-232C/RS-485接口
|
上位機分析管理軟件
|
線性修正功能
|
|
掉電/上電時間自動記錄
|
5.7寸TFT真彩色液晶顯示
|
高抗干擾設計
|
|
接線說明
操作16路彩屏無紙記錄儀前請仔細閱讀隨機說明書，如有疑問請及時聯系16路彩屏無紙記錄儀廠家技術部門。
通訊打印接線
5.6寸彩屏16路無紙記錄儀提供的RS232或RS485通訊接口，均從儀表背面的COM1口引出。同PC機進行通訊時，接口定義如下圖和表1。
