產品功能

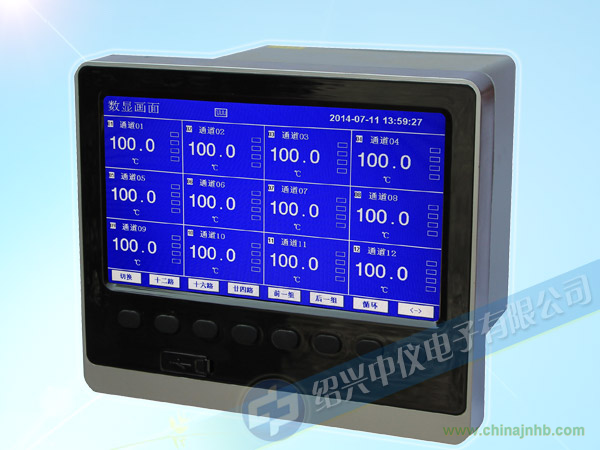

ZYW330RG無紙記錄儀監控系統采用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。60路萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等）。多通道無紙記錄儀選型可帶RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使紹興中儀的ZYW330-RG具有更高的性能價格比。
功能特點
·7英寸800*480點陣寬屏TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節。
·全中文人機界面，操作使用極其簡單，組態簡便可靠，軟件密碼鎖保證組態安全。
·無紙記錄儀監控系統采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面響應時間短，實時檢測、顯示、記錄、報警。
·全隔離萬能輸入，每個通道信號切換無需跳線，可通過軟件組態更改信號類型。
·全新T6輸入法，支持漢字拼音輸入，數字、英文、特殊符號等選擇輸入。
·外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。
·標準串行通訊接口，支持ModBus-RTU通訊協議。
·10M Ethernet 標準RJ45接口，支持ModBus-TCP通訊協議，適用于局域網。
·配備標準USB2.0接口，U盤支持FAT16、FAT32格式，歷史數據轉存快捷方便。
·支持SD卡擴展功能，SD卡支持FAT16、FAT32格式，延長數據記錄時間。
·用大容量FLASH閃存芯片保存設置參數和歷史數據，斷電后數據可永久保存。
·無紙記錄儀監控系統采用全鋁密封外殼，保證儀表在惡劣環境中正常工作。
技術指標
·輸入信號：無紙記錄儀監控系統擁有最多60通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。
·信號類型：
標準電壓信號：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
線性電阻信號：0～400Ω；
·精度：±0.2％FS。
·采樣周期：1秒。
·存儲容量：內部Flash存儲器容量64M Byte。
·記錄時間：12通道，64M Byte容量。
·模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制）。
·報警輸出：無紙記錄儀監控系統最多18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。
·配電：變送器配電電源，額定電壓24VDC，最大電流250mA。
·通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
·供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；最大功耗：20VA。
·工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。
