一、產品概述：

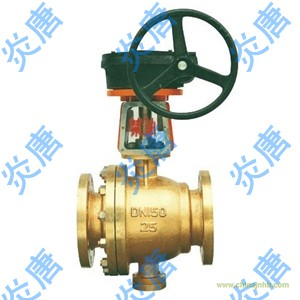

不銹鋼氧氣專用球閥 QY347F QY341F（YQ341F、YQ347F、YQ341PPL、YQ347PPL、YQ341Y、YQ347Y、YQ341W、YQ347W、QY341F、QY341W、QY347F、QY347W、YQ41F、QY41F 氧氣球閥、氧氣法蘭球閥、不銹鋼氧氣球閥、硅黃銅氧氣球閥、電動氧氣球閥、氣動氧氣球閥）：本閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因為氧氣屬易燃易爆危險品，所以必需防泄漏，防靜電，防火花，以避免發生事故。
在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。
閥體材質1Cr18Ni9Ti具有密封性能好，操作輕便靈活，安全可靠，使用壽命長等優點。
二、執行標準：
|
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力-溫度
|
試驗-檢驗
|
|
GB122237
|
GB12221
|
GB9113
JB79
|
GB9131
|
GB/T13927
JB/T9092
|
三、壓力試驗：
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
|
氣密封試驗
|
0.4-0.7
|
四、主要零件材料：
|
產品型號
|
YQ41F-16T~100T
|
YQ41F-16P-100P
|
|
YQ47F-16T~100T
|
YQ47F-16P-100P
|
|
閥體
|
銅合金
|
不銹鋼304、316、316L
|
|
球體
|
銅合金
|
不銹鋼304、316、316L
|
|
閥桿
|
304
|
不銹鋼304、316、316L
|
|
密封圈
|
PTFE
|
PTFE
|
|
閥座
|
銅合金
|
不銹鋼304、316、316L
|
|
填料
|
PTFE+O形圈
|
PTFE+O形圈
|
|
適用介質
|
氧氣、氫氣等
|
氧氣、氫氣等
|
|
適用溫度
|
-29~150℃
|
-29~150℃
|
|
蝸輪氧氣專用球閥
|
YQ后插入“3”表示，示例：YQ341F-16T
|
|
氣動氧氣專用球閥
|
YQ后插入“6”表示，示例：YQ647F-25P
|
|
電動氧氣專用球閥
|
YQ后插入“9”表示，示例：YQ947F-40P
|
五、主要連接尺寸及重量：
|
PN16
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
140
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt（㎏）
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
|
PN25
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
PN40
|
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
不銹鋼氧氣專用球閥 QY347F QY341F（YQ341F、YQ347F、YQ341PPL、YQ347PPL、YQ341Y、YQ347Y、YQ341W、YQ347W、QY341F、QY341W、QY347F、QY347W、YQ41F、QY41F 氧氣球閥、氧氣法蘭球閥、不銹鋼氧氣球閥、硅黃銅氧氣球閥、電動氧氣球閥、氣動氧氣球閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質球閥產品。
