一、產品概述：

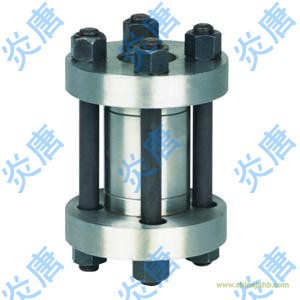

對夾式高壓止回閥 H72H H72Y H72W（H72Y、H72H、H72W 高壓對夾式止回閥、碳鋼高壓止回閥、不銹鋼高壓止回閥、鍛鋼高壓止回閥）：本閥“C”碳鋼材質型，系供安裝在溶液、液氨、25% 氨水、氮氨混合氣的管道上用的。“ R ”316材質型系供安裝在尿素裝置管道上，輸送尿素及甲胺液用的。
二、主要零部件材料：
|
零件名稱
|
材料名稱用標準牌號
|
材料名稱用標準牌號
|
|
閥體
|
合金鋼 GB3077-88 40Cr
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
閥座、閥瓣
|
不銹鋼 GB1220-92 2Cr13
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
透鏡墊
|
優質碳鋼 GB699-88 20
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
法蘭
|
優質碳鋼 GB699-88 35
|
優質碳素鋼 GB699-88 35
|
|
雙頭螺栓
|
優質碳鋼 GB699-88 40
|
優質碳鋼 GB699-88 40
|
|
螺母
|
優質碳鋼 GB699-88 25
|
優質碳鋼 GB699-88 25
|
|
彈簧
|
彈簧鋼 GB1222-84 65Mn
|
尿素級不銹鋼 GB1220-92 00CR17Ni10Mo2
|
|
O 型密封圈
|
四氟乙烯 日華爾卡 7010
|
四氟乙烯 日華爾卡 7010
|
三、性能規范：
|
型號
|
公稱壓力
MPa
|
試驗壓MPa
|
工作壓力
MPa
|
工作
|
工作介質
|
|
強度
|
密封
|
|
H72Y-160C
H72Y-320C
|
16
32
|
24
48
|
17.6
35.2
|
≤
-30-260
|
C ：氮、氫、氨
|
|
H72Y-220R
H72Y-320R
|
22
32
|
33
48
|
24.2
35.2
|
≤
-200-260
|
R ：尿素及甲胺液
|
|
|
|
|
|
|
|
|
四、主要外形連接尺寸mm：
|
H72Y-160C
H72W-220R
|
|
公稱通徑 DN
|
D
|
D1
|
d
|
M
|
L
|
L1
|
重量 kg
|
|
15
|
95
|
42
|
12
|
M24*2
|
60
|
158
|
4.1
|
|
25
|
105
|
50
|
15
|
M33*2
|
65
|
163
|
6.9
|
|
32
|
115
|
62
|
25
|
M42*2
|
80
|
180
|
8.0
|
|
40
|
165
|
88
|
32
|
M52*2
|
90
|
230
|
15.0
|
|
50
|
165
|
88
|
39
|
M64*3
|
115
|
265
|
27.0
|
|
65
|
200
|
116
|
53
|
M80*3
|
140
|
315
|
49.0
|
|
80
|
225
|
138
|
60
|
M100*3
|
160
|
360
|
88.0
|
|
100
|
260
|
160
|
76
|
M120*4
|
180
|
420
|
91.0
|
|
125
|
300
|
195
|
90
|
M155*4
|
200
|
460
|
115.0
|
|
150
|
330
|
212
|
120
|
M175*4
|
220
|
500
|
145.0
|
|
200
|
425
|
265
|
176
|
M240*6
|
240
|
570
|
160.0
|
|
H72Y-220C
H72W-320R
|
|
公稱通徑 DN
|
D
|
D1
|
d
|
M
|
L
|
L1
|
重量 kg
|
|
10
|
95
|
42
|
10
|
M24*2
|
60
|
155
|
3.4
|
|
15
|
105
|
50
|
12
|
M33*2
|
65
|
158
|
4.5
|
|
25
|
115
|
62
|
23
|
M42*2
|
80
|
180
|
7.3
|
|
32
|
135
|
70
|
29
|
M48*2
|
90
|
200
|
8.7
|
|
40
|
165
|
88
|
34
|
M64*3
|
115
|
255
|
17.0
|
|
50
|
200
|
116
|
53
|
M80*3
|
140
|
300
|
30.0
|
|
65
|
225
|
138
|
60
|
M100*3
|
160
|
345
|
56.0
|
|
80
|
260
|
160
|
68
|
M125*4
|
180
|
410
|
92.0
|
|
100
|
300
|
195
|
85
|
M155*4
|
200
|
470
|
109.0
|
|
125
|
330
|
212
|
120
|
M175*4
|
220
|
510
|
135.0
|
|
150
|
400
|
250
|
135
|
M215*6
|
240
|
570
|
160.0
|
|
200
|
480
|
320
|
176
|
M265*6
|
280
|
670
|
180.00
|
對夾式高壓止回閥 H72H H72Y H72W（H72Y、H72H、H72W 高壓對夾式止回閥、碳鋼高壓止回閥、不銹鋼高壓止回閥、鍛鋼高壓止回閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質止回閥產品。
