一、產品概述：

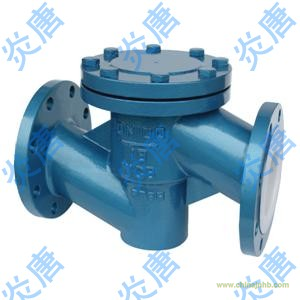

升降式襯氟法蘭止回閥H41F46（H41F 襯氟止回閥、鑄鋼襯氟止回閥、不銹鋼襯氟止回閥、碳鋼襯氟止回閥、升降式襯氟止回閥、襯氟單向閥、襯氟逆止閥、軟密封止回閥）：本閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
二、性能規范：
|
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
產品標識
|
供貨規范
|
|
GB/T
12235
GB/T
12236
|
GB/T
12221
|
JB/T 78；JB/T 79
|
GB/T
13927
|
GB/T
12220
|
JB/T
7928
|
三、主要零部件材料：
|
序號
|
零件名稱
|
灰鑄鐵
|
碳素鋼
|
不銹耐酸鋼
|
超低碳不銹耐酸鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/端蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥瓣/閥桿
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2
Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PTFE（F4）、 PCTFE（F3)、 FEP（F46）、 PFA（可溶性F4）、PO
|
|
4
|
緊固螺母
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
5
|
螺 母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
四、主要外形連接尺寸mm：
|
公稱通徑
|
標 準 值
|
參 考 值
|
|
DN
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
B
|
H
|
WT(Kg)
|
|
PN
0.6MPa
|
|
15
|
1/2
|
130
|
80
|
55
|
40
|
2
|
12
|
4- φ 12
|
105
|
55
|
4
|
|
20
|
3/4
|
150
|
90
|
65
|
50
|
2
|
14
|
4- φ 12
|
115
|
58
|
5
|
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4- φ 12
|
128
|
60
|
6
|
|
32
|
11/4
|
180
|
120
|
90
|
70
|
2
|
16
|
4- φ 14
|
145
|
75
|
7
|
|
40
|
11/2
|
200
|
130
|
100
|
80
|
3
|
16
|
4- φ 14
|
160
|
82
|
8
|
|
50
|
2
|
230
|
140
|
110
|
90
|
3
|
16
|
4- φ 14
|
178
|
95
|
10
|
|
65
|
2 1/2
|
290
|
160
|
130
|
110
|
3
|
16
|
4- φ 14
|
205
|
105
|
20
|
|
80
|
3
|
310
|
185
|
150
|
125
|
3
|
18
|
4- φ 18
|
230
|
120
|
25
|
|
100
|
4
|
350
|
205
|
170
|
145
|
3
|
18
|
4- φ 18
|
255
|
135
|
30
|
|
125
|
5
|
400
|
235
|
200
|
175
|
3
|
20
|
8- φ 18
|
305
|
158
|
50
|
|
150
|
6
|
480
|
260
|
225
|
200
|
3
|
20
|
8- φ 18
|
345
|
180
|
65
|
|
200
|
8
|
495
|
315
|
280
|
255
|
3
|
22
|
8- φ 18
|
415
|
215
|
137
|
|
250
|
10
|
622
|
370
|
335
|
310
|
3
|
24
|
12- φ 18
|
490
|
240
|
150
|
|
300
|
12
|
698
|
435
|
395
|
362
|
4
|
24
|
12- φ 23
|
540
|
265
|
185
|
|
350
|
14
|
787
|
485
|
445
|
412
|
4
|
26
|
12- φ 23
|
585
|
300
|
215
|
|
400
|
16
|
914
|
535
|
495
|
462
|
4
|
28
|
16- φ 23
|
635
|
360
|
244
|
|
450
|
18
|
978
|
590
|
550
|
518
|
4
|
28
|
16- φ 23
|
680
|
385
|
276
|
|
500
|
20
|
978
|
640
|
600
|
568
|
4
|
30
|
16- φ 23
|
740
|
415
|
315
|
|
PN
1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4- φ 14
|
105
|
55
|
5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4- φ 14
|
115
|
58
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4- φ 14
|
128
|
60
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4- φ 18
|
145
|
75
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4- φ 18
|
160
|
82
|
13.5
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4- φ 18
|
178
|
95
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4- φ 18
|
205
|
105
|
22
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4- φ 18
|
230
|
120
|
28
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8- φ 18
|
255
|
135
|
34
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8- φ 18
|
305
|
158
|
58
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8- φ 23
|
345
|
180
|
72
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8- φ 23
|
415
|
215
|
150
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12- φ 23
|
490
|
240
|
165
|
|
300
|
12
|
698
|
400
|
400
|
368
|
4
|
28
|
12- φ 23
|
540
|
265
|
190
|
|
350
|
14
|
787
|
460
|
460
|
428
|
4
|
30
|
16- φ 23
|
585
|
300
|
225
|
|
400
|
16
|
914
|
515
|
515
|
482
|
4
|
32
|
16- φ 25
|
635
|
360
|
254
|
|
450
|
18
|
978
|
565
|
565
|
532
|
4
|
32
|
20- φ 25
|
680
|
385
|
285
|
|
500
|
20
|
978
|
620
|
620
|
585
|
4
|
34
|
20- φ 25
|
740
|
415
|
333
|
|
PN
1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4- φ 14
|
110
|
55
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4- φ 14
|
120
|
58
|
7.8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4- φ 14
|
135
|
60
|
10
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4- φ 18
|
150
|
75
|
12.5
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4- φ 18
|
165
|
82
|
14.5
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4- φ 18
|
185
|
95
|
19.5
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4- φ 18
|
210
|
105
|
25.5
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4- φ 18
|
235
|
120
|
30
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8- φ 18
|
260
|
135
|
36
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8- φ 18
|
310
|
158
|
62
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8- φ 23
|
350
|
180
|
78
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12- φ 23
|
420
|
215
|
156
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12- φ 25
|
505
|
240
|
172
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12- φ 25
|
560
|
265
|
240
|
|
350
|
14
|
787
|
520
|
470
|
435
|
4
|
38
|
16- φ 25
|
605
|
300
|
208
|
|
400
|
16
|
914
|
580
|
525
|
485
|
4
|
40
|
16- φ 30
|
650
|
350
|
265
|
升降式襯氟法蘭止回閥H41F46（H41F 襯氟止回閥、鑄鋼襯氟止回閥、不銹鋼襯氟止回閥、碳鋼襯氟止回閥、升降式襯氟止回閥、襯氟單向閥、襯氟逆止閥、軟密封止回閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質止回閥產品。
