一、產品概述：

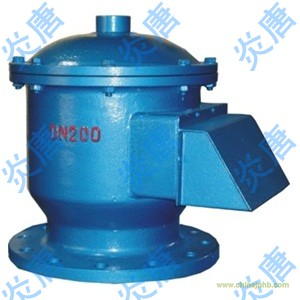

天候呼吸閥 GFQ-Ⅱ GFQ-2（鑄鋼全天候呼吸閥、不銹鋼全天候呼吸閥、鋁合金全天候呼吸閥、碳鋼全天候呼吸閥）：本閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝呼吸閥罐內的液體進出有一定的障礙，很可能出現罐體變型和振動，本閥設計合理、結構簡單、使用方便，是儲罐的必備產品。
二、性能及特點：
1、本閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
2、閥盤采用四氟材料，耐低溫，防凍性能好；
3、結構簡單，易檢修，安全方便；
4、本閥性能完全符合石油工業部標準SY7511-87規定。
三、適用范圍：
本閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐，可與ZGB波紋阻火器配套使用。
四、使用說明：
全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
五、維護與保養：
為了全天候呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。
全天候呼吸閥要定期（6個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，一切正常可重新使用。
六、零部件材料：
|
閥體材料
|
碳鋼WCB、不銹鋼304、316、鋁合金
|
|
正壓閥盤材料
|
不銹鋼304、316、鋁合金
|
|
負壓閥盤材料
|
不銹鋼304、316、四氟PTFE
|
|
環境溫度 ℃
|
-30~60
|
七、主要技術參數：
|
A級正壓
|
355Pa (36毫米水柱)
|
|
負壓
|
-295Pa (30毫米水柱)
|
|
B級正壓
|
980Pa (100毫米水柱)
|
|
負壓
|
-295Pa (30毫米水柱)
|
|
C級正壓
|
1765Pa (180毫米水柱)
|
|
負壓
|
-295Pa (30毫米水柱)
|
八、主要外形連接尺寸mm：
|
公稱通徑
DN
|
尺寸mm
|
|
D
|
K
|
L
|
H
|
n×φ
|
|
DN25
|
115
|
85
|
160
|
165
|
4×14
|
|
DN32
|
135
|
100
|
180
|
185
|
4×18
|
|
DN40
|
145
|
110
|
190
|
190
|
4×18
|
|
DN50
|
160
|
125
|
220
|
220
|
4×18
|
|
DN80
|
195
|
160
|
270
|
260
|
8×18
|
|
DN100
|
215
|
180
|
310
|
280
|
8×18
|
|
DN150
|
280
|
240
|
380
|
330
|
8×22
|
|
DN200
|
335
|
295
|
450
|
380
|
12×22
|
|
DN250
|
395
|
350
|
520
|
420
|
12×22
|
|
DN400
|
565
|
515
|
670
|
520
|
16×26
|
天候呼吸閥 GFQ-Ⅱ GFQ-2（鑄鋼全天候呼吸閥、不銹鋼全天候呼吸閥、鋁合金全天候呼吸閥、碳鋼全天候呼吸閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質呼吸閥產品。
