一、產品概述：

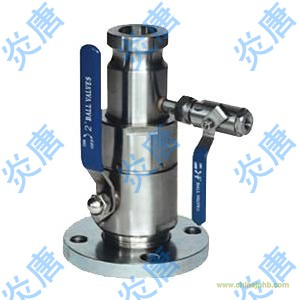

槽車球閥CQA-16P-25P-40P（CQA-16P-25P-40P、CQA-16P、CQA-25P、CQA-40P 不銹鋼槽車球閥）：本閥采用法蘭連接安裝在緊急切斷閥下游，出口與同規格快速接頭配合使用，用來裝卸和卸荷介質時的接通和截?cái)啵?dāng)放散閥，適用于液化氣槽車和液氨槽車上，并采用浮動式球體進行啟閉，操作速度快。
二、主要設計參數：
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN25、50mm
公稱壓力：PN1.6、2.5、4.0MP
三、主要性能參數：
|
公稱壓力
|
殼體試驗
|
密封試驗
|
適用介質
|
適宜溫度
|
|
2.5
|
3.75
|
2.75
|
液化氣、液氨等
|
-40~+80℃
|
|
4.0
|
6.0
|
4.4
|
四、主要零件材料：
|
閥體
|
球體、閥桿
|
密封圈
|
填料
|
|
不銹鋼
|
不銹鋼
|
增強聚四氟乙烯
|
聚四氟乙烯
|
五、性能規范：
|
公稱壓力PN
|
1.6
|
2.5
|
MPa
|
|
殼體試驗壓力
|
2.4
|
3.75
|
|
氣密封試驗壓力
|
1.76
|
2.75
|
|
低壓氣密封試驗壓力
|
0.5~0.7
|
|
適用介質
|
液化氣、液氨
|
|
適用溫度
|
-40~+80℃
|
六、主要外形尺寸和連接尺寸mm：
|
PN
|
DN
|
d
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
W
|
|
2.5MPa
|
25
|
22
|
194
|
78
|
115
|
85
|
65
|
16
|
2
|
4-14
|
150
|
|
2.5MPa
|
50
|
46
|
230
|
88
|
160
|
125
|
100
|
20
|
3
|
4-18
|
180
|
槽車球閥CQA-16P-25P-40P（CQA-16P-25P-40P、CQA-16P、CQA-25P、CQA-40P 不銹鋼槽車球閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質球閥產品。
