一、產品概述：

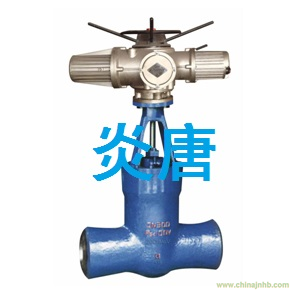

電動電站焊接閘閥 Z961H Z961W Z961Y（Z9B61H、Z961Y、Z961W 電動碳鋼電站焊接閘閥、電動不銹鋼電站焊接閘閥、電動鍛鋼焊接閘閥、電動鉻鉬鋼電站閘閥、電動硬密封承插焊閘閥、電動彈性硬密封焊接閘閥、電動高溫閘閥、高壓閘閥）：本閥承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160
Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（Z61H-100P~160P
Z61W-100P~160P），公稱壓力 PN100~PN160，閥體材料為碳素鋼（Z61H-100~160）、不銹鋼（Z61H-100P~160P
Z61W-100P~160P Z61Y-100P~160P）、合金鋼（Z61Y-100~160
Z61Y-100I~160I）的閘閥。
二、產品性能參數：
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z61H-100~160
|
100~160
|
10.0~16.0
|
≤425
|
水、蒸汽、油品
|
|
Z61H-100P~160P
|
|
Z61Y-100~160
|
|
Z61W-100P~160P
|
≤150
|
弱腐蝕性介質
|
|
Z61Y-100P~160P
|
|
Z61Y-100I~160I
|
≤550
|
蒸汽、油品
|
三、產品零部件材料：
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
Z61H-100~160
|
碳素鋼
|
鉻不銹鋼
|
堆焊鐵基合金
|
石棉石墨或柔性石墨
|
|
Z61H-100P~160P
|
鉻鎳鈦不銹鋼
|
鉻不銹鋼
|
|
Z61Y-100~160
|
Cr5Mo
|
堆焊硬質合金
|
|
Z61W-100P~160P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
本體材料
|
聚四氟乙烯
|
|
Z61Y-100P~160P
|
堆焊硬質合金
|
|
Z61Y-100I~160I
|
鉻鉬合金鋼
|
鉻鉬合金鋼
|
堆焊硬質合金
|
柔性石墨
|
四、產品外形及結構尺寸mm：
|
DN
|
L
|
D
|
D1
|
C
|
H
|
H1
|
D0
|
重量/kg
|
|
15
|
90
|
36
|
22.5
|
10
|
230
|
250
|
140
|
3.9
|
|
20
|
110
|
44
|
28.5
|
11
|
260
|
288
|
160
|
5.6
|
|
25
|
120
|
52
|
34.5
|
12
|
280
|
310
|
160
|
8
|
|
32
|
130
|
62
|
43
|
14
|
312
|
350
|
200
|
12
|
|
40
|
150
|
70
|
49
|
15
|
350
|
395
|
240
|
16
|
|
50
|
170
|
90
|
61
|
16
|
382
|
440
|
280
|
22
|
電動電站焊接閘閥 Z961H Z961W Z961Y（Z9B61H、Z961Y、Z961W 電動碳鋼電站焊接閘閥、電動不銹鋼電站焊接閘閥、電動鍛鋼焊接閘閥、電動鉻鉬鋼電站閘閥、電動硬密封承插焊閘閥、電動彈性硬密封焊接閘閥、電動高溫閘閥、高壓閘閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質閘閥產品。
