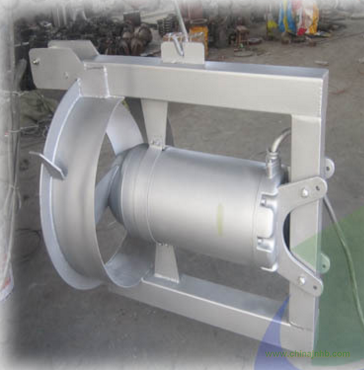

QJB-W1.5/8內回流泵

前言

為了更好地使用南京杜安水處理生產的 QJB-W型污泥回流泵，在安裝使用前，請認真閱讀以下說明。

一、 用途

QJB-W型污泥回流泵用于：

※ 地面排水時抽凈化水；

※ 灌溉和控制水道系統；

※ 廢水處理過程中再循環或泥漿抽吸回路中。

QJB型污泥回流泵的使用條件：

※ 連續運行時，介質溫度不高于40℃；

※ 介質PH值為6-9。

※ 最大潛沒深度10m。

二、 型號表示示例

Q J B –W   5

電機額定功率kW

污泥回流泵代號

三、 結構

專門設計的裝置部件和設備備件使污泥回流泵達到最佳性能。

1．電纜

電纜采用特制水密電纜。

2．接線盒

接線盒是全封閉的，與周圍液體和定子箱是隔離的。

3．電動機

50HZ鼠籠式3相潛水異步電動機，F(xiàn)級絕緣，防護等級IP68。電機由周圍介質冷卻。

4．軸

電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗。

5．密封

靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離。

6．軸承

采用進口軸承，設計使用壽命可達100，000小時以上。

7．油室

油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液。

8．葉輪

葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式。因此達到高效、無阻運轉，且具有

自清功能。

9．進口錐管

進口錐管的目的是為了形成最好的流動狀態。

10．排出接頭

排出接頭用于將進口錐管固定在出水管上。

11．引導裝置

引導裝置由兩根管子（導管）和上方導管夾具所組成。

四、 安裝

    正確安裝使用是該泵長久、正常運轉的基本保證，特別提醒用戶不可大意。

    污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升泵進行檢查，方

便快捷。

安裝示意圖（以實物為準）

安裝步驟：

1、按安裝示意圖要求安裝好出水管；

2、裝上兩根導管和支承塊，支承塊用I型脹錨螺釘（M10*95）與墻壁固定；

3、安裝支架，用I型脹錨螺釘（M20*150）固定好支架。保證吊鉤起吊中心和污泥回流泵的起吊中心在同一垂直線上。

將污泥回流泵水平吊起，并沿導管垂直下滑。泵沿導管滑下并自動與出水管自動耦合。保證進口錐管的法蘭在導向處與出水管處于正確位置。升降1至2次，檢查是否靈活自如。污泥回流泵正確就位后，使手搖葫蘆鋼絲繩處于松弛狀態。

確保電纜在污泥回流泵運行時，不被卷入葉輪中！

維修、更換或升降前，必須切斷電源。

4、試運轉

開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。

首次調試時，必須檢查葉輪的旋轉方向是否正確。方法是：接通電源，從葉輪向電機方向看，葉輪應為逆時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺污泥回流泵連接在同一個控制柜上時，應對每臺污泥回流泵進行單獨檢查旋向。

5、運轉

在試運轉正常后，可進行帶載運轉，并檢查運行是否正常。

五、 維修

萬一運轉時發生不能確定原因的故障，請不要采取臨時湊合的辦法，也不要私自亂拆亂修，應與我公司維修服務部聯系。

潛水攪拌機調節池在結構上分為磚石結構、混凝土結構和鋼結構。調節池除了對水質和水量進行調節外，還要對池內污水進行混合，混凝土合的方法主要有水泵強制混合、空氣攪拌、機械的攪拌和水力混合。目前常用的是利用調節池的特殊結構形式進行差時混合，即水力混合。水力混合主要用于對觸點線出水調節池和折流調節池。

對觸點線出水調節池它的特點是出水槽沿對觸點線方向設置，同一時間流入池內的污水，從池的左、右兩側經過不同的時間流出水槽，從而達到自動調節、均勻的目的。在池內設置若干縱向隔板可防止污水在池內發生短路現象，縱向隔板的間距為1-1.5m。為了使污水中的縣浮物在池內沉淀，通過排渣管定期排出池外，池內還設置沉渣斗。當調節池容積很大，需要設置的沉渣斗過多時，可考慮將調節池設計成平底，利用壓縮空氣摘抄污水以防沉砂沉淀。調節池有效水深為1.5-2m。

若潛水攪拌機調節池利用堰頂溢流出水，則只能調節水質的變化，而不能調節水量的波動。若后續處理構筑物要求處理污水量比較均勻，那么需要調節池內的工作水位能夠上、下自由波動，以貯存盈余，補充短缺。若處理系統為重力自流，調節池出水口應超過后續處理構筑物的最高水位，可考慮采用浮子等定量設備，以確保出水量恒定。若采用這種方法有困難，可考慮設吸水井，通過水泵抽送。

折流調節池內設置若干折流隔墻，使污水在池內來回折流。配水槽設于調節池上，污水通過許多孔口溢流投配到調節池的各個折流槽內，使污水在池內混合、均衡。調節槽的入口入流量可控制在總量的1/4-1/3，剩余流量可通過其他各投配口等量地投入池內。

由于技術不斷進步，本公司保留修改設計及技術特性的權利
