污水泵耦合密封圈、型面墊圈、軌道密封圈

污水泵止水環

密封圈

100GAK

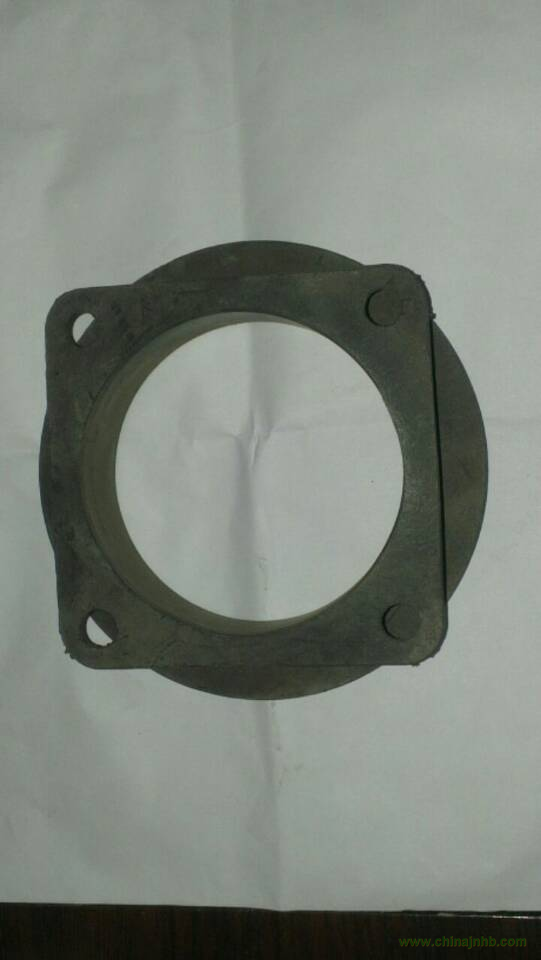

型面墊圈

污水泵墊圈

GAK型潛水排污泵自動耦合裝置優點：

1.使用自動耦合裝置后，安裝檢修方便。在沒有自動耦合裝置的情況下固定式安裝，如遇到水泵故障檢修人員需下水?dāng)Q開螺絲，起吊水泵進行檢修，或用其他小泵把水抽完人下去檢修，如果水質很臟，人就很難下得去，這時檢修就遇到了很大困難。但裝了GAK型潛水排污泵的自動耦合裝置后，需要起吊時，人可以不需要下水?dāng)Q開螺絲，直接提升水泵即可，檢修完畢后順著導軌下去就能實現水泵與管路的密封，從而水泵正常運行。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。

2. GAK型潛水排污泵的自動耦合裝置結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。

GAK型潛水排污泵自動耦合裝置的組成：

GAK型潛水排污泵的自動耦合裝置，包括耦合器、耦合法蘭、導桿、上固定板，在耦合底座與耦合滑板的接觸面上開有環形凹槽，凹槽上緊密固定有軟密封墊。采用上述結構，使耦合滑板和耦合底座的耦合接觸面被環形密封凹槽密封牢固.

 GAK型潛水排污泵自動耦合裝置一般根據使用環境的不同，我公司開發了鑄鐵型潛水排污泵自動耦合裝置和不銹鋼型潛水排污泵自動耦合裝置。自動耦合裝置導軌也可以定做成焊管、不縫鋼管、不銹鋼管。起吊時如需用到導鏈也可定制鋼制導鏈與不銹鋼導鏈。

目前我公司配置鑄鐵型自動耦合裝置有以下幾種：

GAK50   型潛水排污泵的自動耦合裝置（鑄鐵）

GAK65   型潛水排污泵的自動耦合裝置（鑄鐵）

GAK80   型潛水排污泵的自動耦合裝置（鑄鐵）

GAK100 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK150 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK200 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK250 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK300 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK350 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK400 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK450 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK500 型潛水排污泵的自動耦合裝置（鑄鐵）

GAK600 型潛水排污泵的自動耦合裝置（鑄鐵）

目前我公司配置不銹鋼型自動耦合裝置有以下幾種：

GAK50   型潛水排污泵的自動耦合裝置（不銹鋼）

GAK65   型潛水排污泵的自動耦合裝置（不銹鋼）

GAK80   型潛水排污泵的自動耦合裝置（不銹鋼）

GAK100 型潛水排污泵的自動耦合裝置（不銹鋼）

GAK150 型潛水排污泵的自動耦合裝置（不銹鋼）

客戶只要根據潛水排污泵出水口徑即可配套相同口徑自動耦合裝置，一般排污泵出水口徑為國標6公斤法蘭。

GAK自動耦合裝置

GAK自動耦合裝置概述

一種潛水電泵出水法蘭與出水管路系統自動對接的自動耦合裝置，由潛水電泵出水法蘭、附加耦合法蘭和出水管座進口法蘭組成，在附加耦合法蘭和出水管座進口法蘭的兩側各有一對楔卡且楔點的位置在法蘭的水平中心線附近。當潛水電泵從水坑上方降落時，附加耦合法蘭兩側的楔卡和出水管座進口法蘭兩側的楔卡就卡到一起，在潛水電泵自重和楔卡斜面的作用下，兩個法蘭面緊緊地貼在一起，就好比兩個法蘭的兩側用兩個螺栓上緊了一樣，潛水電泵的水壓再大也不能推開法蘭面而大量漏水。當潛水電泵從水坑內往上提起來時，兩對楔卡能夠沿斜面方便的脫開，從而實現自動耦合裝置的功能。它可以在方便潛水電泵自動裝拆的同時，解決耦合的兩個法蘭之間大量漏水的問題，從而節約能源。

GAK自動耦合裝置使用范圍

  流量范圍 (Q) ：3～10 m3/h 立方米/小時
揚程范圍 (H) ：8～10m 米
環境溫度 (℃) ：≤40℃ 度
介質溫度 (℃) ：－20℃～+80℃ 度
介質密度 (p) ：≤999X10-3g/cm3 克/每立方厘米
轉速 (r/min) ：1450～2900r/min 轉/分
系統工作壓力 (Mpa) ：≤1.6Mpa
抽氣速率 (m3/min) ：1.5~27m3/min 立方米/分
抽氣速率 (L/S) ：4~70L/S 升/秒
極限壓強 (MPa) ：≤0.098兆帕
極限壓強 (Pa) ：≤6*10-2帕
液體價質： 清水 污水 含顆粒 含纖維

技術文獻：事項：

 1.泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水工作或移動，以防萬一電泵漏電而發生意外事故。
6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

如有需要，請與我們聯系，歡迎與我們聯系對產品報價及業務洽談。

           聯系人　李先生      13813381829
