南京杜安水處理是致力于向全球提供污水處理設備的制造商, “如克”源于中國北宋著名史學家、政治家司馬光《資冶通鑒.赤壁之戰》通史:“如其克諧,天下可定也”-象征著如克對環境保護事業的決心,如同一種頑強的新勢力維護人與自然的和諧。
使用范圍

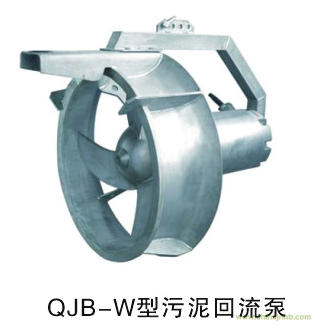

QJB-W型污泥回流泵是在潛水?dāng)嚢铏C(jī)生產技術基礎上開發的新型產品,該泵為二級污水處理廠混合液回流、反硝化脫氮的專用設備,亦可以用于地面排水時抽凈化水;灌溉和控制水道系統;廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。
使用條件
1、連續運行時,介質溫度不高于40℃;
2、介質PH值為6-9。
3、最大潛沒深度10m。
結構簡稱
專門設計的裝置部件和設備備件使污泥回流泵達到最佳性能。
1、電纜:電纜采用特制水密電纜;
2、接線盒:接線盒是全封閉的,與周圍液體和定子箱是隔離的;
3、電機:50Hz鼠籠式3相潛水異步電動機,F(xiàn)級絕緣,防護等級IP68。電機由周圍介質冷卻;
4、軸:電動機的軸采用不銹鋼材料制作,轉子作動平衡試驗;
5、密封:靜密封為O型密封圈。軸密封為機械密封,將油室與周圍介質隔離;
6、軸承:采用進口軸承,設計使用壽命可達100,000小時以上;
7、油室:油用于潤滑和冷卻機械密封摩擦副,并隔離滲透液;
8、葉輪:葉輪有三枚葉片,葉片寬而薄,表面光滑呈后掠式,高效、無阻運轉,且具有自清功能;
9、進口錐管:進口錐管的目的是為了形成最好的流動狀態;
10、排出接頭:排出接頭用于將進口錐管固定在出水管上;
11、引導裝置:引導裝置由兩根管子(導管)和上方導管夾具所組成。
產品特點
1、按微揚程大流量專門設計,效率高;
2、抗堵塞、纏繞,使用可靠;
3、采用最新的密封材料,可以安全連續運行10000小時以上;
4、結構緊湊,安裝維修方便;
5、主機采用沖壓成形結構,體積小,精度高,耐腐蝕無噪音;
6、內設漏電漏水及電機過載保護(報警)裝置,確保產品安全與可靠。
型號
|
電機功率(kW)
|
額定電流(A)
|
葉輪直徑
|
防護等級
|
絕緣等級
|
公稱直徑
|
QJB-W 1.5
|
1.5
|
4.1
|
400
|
IP68
|
F
|
400
|
QJB-W 2.5
|
2.5
|
6.8
|
400
|
IP68
|
F
|
400
|
QJB-W 4
|
4
|
15
|
615
|
IP68
|
F
|
600
|
QJB-W 5
|
5
|
16
|
615
|
IP68
|
F
|
600
|
QJB-W 7.5
|
7.5
|
23
|
615
|
IP68
|
F
|
600
|
QJB-W 10
|
10
|
30
|
615
|
IP68
|
F
|
600
|
QJB-W 15
|
15
|
42
|
615
|
IP68
|
F
|
600
|
QJB-W 18.5
|
18.5
|
52
|
615
|
IP68
|
F
|
600
|
安裝特點
1 、正確安裝使用是該泵能長久、正常運轉的基本保證。
2 、污泥回流泵采用自動耦合安裝系統,不用任何機械拆卸便可迅速提升設備進行檢查和維護,安裝方便快捷。
3 、本設備除穿墻管需要預埋外,導桿、起吊架均用鋼膨脹螺栓與池體連接,不需要預埋件。
4、 預埋件和拍門由用戶采購安裝,用戶定購時應該注意。
型號
|
d1
|
d2
|
d3
|
D
|
DN
|
L
|
h1
|
h2
|
B
|
QJB-W1.5
|
195
|
440
|
520
|
600
|
400
|
680
|
750
|
350
|
由用戶確定,建議大于400mm
|
QJB-W2.5
|
195
|
440
|
520
|
600
|
400
|
680
|
750
|
350
|
QJB-W4
|
273
|
645
|
725
|
800
|
600
|
930
|
1200
|
550
|
QJB-W5
|
273
|
645
|
725
|
800
|
600
|
930
|
1200
|
550
|
QJB-W7.5
|
300
|
645
|
725
|
800
|
600
|
930
|
1200
|
550
|
QJB-W10
|
300
|
645
|
725
|
800
|
600
|
930
|
1200
|
550
|
QJB-W15
|
300
|
645
|
725
|
800
|
600
|
1130
|
1200
|
550
|
QJB-W18.5
|
300
|
645
|
725
|
800
|
600
|
1350
|
1300
|
550
|
選型需提供的參數:流量、揚程、電機功率
詢價時需要提供:電機功率,葉輪直徑,是否需要安裝系統
1、攪拌機的安裝
將導桿和吊架按要求用脹錨螺釘固定好。
裝上減振塊和滑套。
用手搖葫蘆提起攪拌機,將滑套套入方型導桿中,在攪拌機就位前,檢查升降是否靈活自如。
緩慢均勻地放下攪拌機,確保攪拌機就位正確。使手搖葫蘆鋼絲繩處于松弛狀態。
確保電纜在攪拌機運行時,不被卷入葉輪中!
2、試運轉
開機前,由合格專業人員檢查整個系統,確保符合相關規范要求。將電機電纜與電源進行正確接線。
首次調試時,必須檢查葉輪的旋轉方向是否正確。方法是:將潛水?dāng)嚢铏C(jī)懸在方型導桿上,接通電源,從葉輪向電機方向看,葉輪應為順時針?lè)较蜻\(yùn)轉。如旋轉方向不正確,更換電源電纜的兩相。如有多臺攪拌機時,應對每臺攪拌機的旋向進行單獨檢查。
注意:檢查旋轉方向時,不要靠近旋轉的葉輪,以確保旋轉的葉輪不傷害工作人員。
3、運轉
在試運轉正常后,切斷電源。將攪拌機沿方型導桿放入水下,并確保攪拌機安裝到位。接通電源進行運轉,并檢查是否正常。
4、注油與換油
攪拌機在出廠前減速箱內已注油。第一次運轉100小時后應更換新油,以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。
換油應按下列方法進行:
把攪拌機放置好,松開上下兩只螺塞,放出潤滑油,然后用洗滌油清洗油室,再注入新油,換上新的O型圈,將螺塞旋緊。
如果換下的油中發現有水(呈奶狀乳化液),按規定清洗油室,再注入新油,換上新的O型圈,將螺塞旋緊。三星期后必須重新檢查一次,如果油又變成奶狀乳化液,應檢查機械密封件,必要時應進行更換。
萬一運轉時發生不能確定原因的故障,請不要采取臨時湊合的辦法,也不要私自亂拆亂修,應與我公司聯系。
由于技術不斷進步,本公司保留修改設計及技術特性的權利
